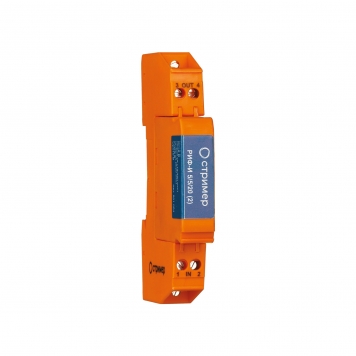

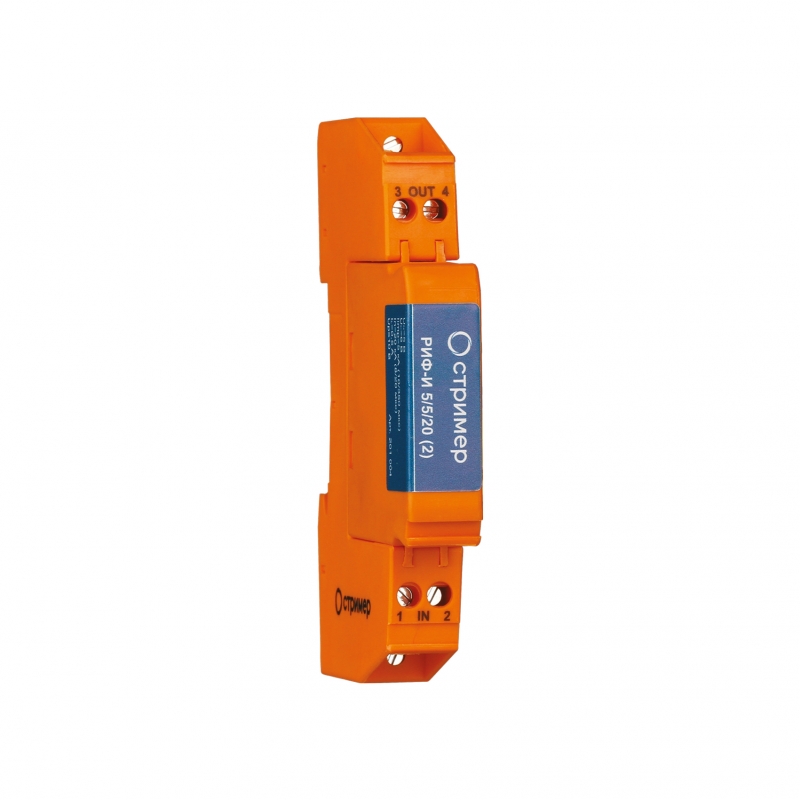

РИФ-И 5/5/20 (2)
Купить дешевле
УЗИП комбинированного типа выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку.
Предназначено для защиты симметричных линий контрольно-измерительных цепей, шин передачи данных, систем сигнализации, цифровых (RS-485/422, TTY, RS-232, токовая петля 0- 20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4- 20 мА), включая протоколы: Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др. Скорость передачи данных до 1 Мбит/с.
Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22-2022.
УЗИП обеспечивает защиту 2-х сигнальных линий. Подключение с помощью винтовых клемм.
Преимущества
- Состоит из двух частей: базы и защитного модуля. При замене модуля сигнал не прерывается.
- Высокая пропускная способность;
- Низкий уровень напряжения защиты, подходящий для защиты оконечного оборудования;
- Категория испытаний D1 в соответствии с ГОСТ IEC 61643- 21;
- Заземление может осуществляться как при установке на DIN-рейку, так и через клеммы заземления.
Сертификаты: не подлежит сертификации.
Технические характеристики
| Наименование параметра | РИФ-И 5/5/20 (2) | РИФ-И 12/5/20 (2) | РИФ-И 24/5/20 (2) | РИФ-И 48/5/20 (2) | |
Категория испытаний (ГОСТ IEC 61643-21) | D1, С2 | ||||
| Номинальное напряжение | UN | 5 В | 12 В | 24 В | 48 В |
| Максимальное длительное рабочее напряжение пост. тока | Uc | 6 В | 14 В | 26 В | 55 В |
| Максимальное длительное рабочее напряжение перем. тока | Uc | 4,2 В | 10 В | 19 В | 39 В |
| Номинальный ток | IL | 0.5 А | 0,5 А | 0.5 А | 0.5 А |
| Импульсный ток (10/350 мкс) | Iimp | 5 кA | 5 кА | 5 кA | 5 кА |
| Номинальный разрядный ток (8/20 мкс) линия/ линия, линия/PE | In | 10 кА | 10 кА | 10 кА | 10 кА |
| Суммарный разрядный ток (8/20 мкс) | In | 20 кA | 20 кA | 20 кA | 20 кA |
| Уровень напряжения защиты линия-линия при In | Up | ≤10 В | ≤20 В | ≤40 В | ≤80 В |
| Уровень напряжения защиты линия-PG при In | Up | ≤700 В | ≤700 В | ≤700 В | ≤700 В |
| Последовательное сопротивление на линию | R | 1,4 Ом | 1.9 Ом | 2,2 Ом | 2,2 Ом |
| Частота среза линия-линия | fG | 1 МГц | 3 МГц | 5 МГц | 8 МГц |
| Емкость линия-линия | С | ≤3 нФ | ≤1 Нф | ≤0,9 нФ | ≤0,6 нФ |
| Емкость линия-PG | С | ≤7 пФ | ≤7 пФ | ≤7 пФ | ≤7 пФ |
| Время срабатывания линия-линия | tA | ≤1 нс | ≤1 нс | ≤1 нс | ≤1 нс |
| Время срабатывания линия-PG | tA | ≤100 нс | ≤100 нс | ≤100 нс | ≤100 нс |
| Диапазон рабочих температур | Tu | От -60С до +80С | |||
| Установка на | DIN-рейка 35 мм | ||||
| Сечение соединительных проводов | 0,08 мм2 – 2,5 мм2 | ||||
| Артикул | 201 004 | 201 010 | 201 005 | 201 006 | |
