РИФ-И 24/5/20 (2)-CD- Exi
Купить дешевле

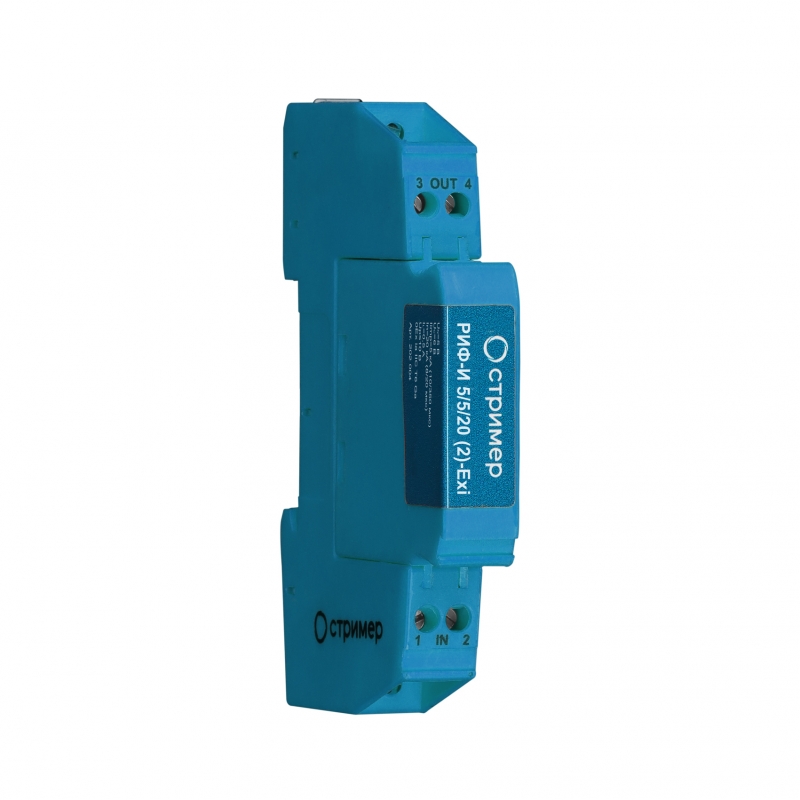

УЗИП комбинированного типа выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку.
Предназначено для защиты симметричных или несимметричных интерфейсов контрольно-измерительных цепей, цифровых (RS-485, RS-422, TTY, RS-232, RS-423 токовая петля 0- 20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4- 20 мА), включая протоколы Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др.
Применяется во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировкам взрывозащиты 0Ex ia IIC T6 Ga. Подключаемые к УЗИП устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-0-2011) и искробезопасные параметры (уровень искробезопасной электрической цепи и подгруппа электрооборудования), соответствующие условиям применения оборудования во взрывоопасной зоне.
УЗИП устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22-2022.
Количество защищаемых проводников (пар) – 2 (1). Подключение с помощью винтовых клемм.
Преимущества:
- Состоит из двух частей: базы и защитного модуля. При замене модуля сигнал не прерывается.
- Высокая пропускная способность;
- Низкий уровень напряжения защиты, подходящий для защиты оконечного оборудования;
- Категория испытаний D1 в соответствии с ГОСТ IEC 61643- 21;
- Заземление может осуществляться как при установке на DIN-рейку, так и через клеммы заземления.
Технические характеристики
Наименование параметра | РИФ-И 5/5/20 (2)-CD-Exi | РИФ-И 12/5/20 (2)-CD-Exi | РИФ-И 24/5/20 (2)-CD-Exi | |
Категория испытаний (ГОСТ IEC 61643-21) | D1, С2 | |||
Номинальное напряжение | UN | 5 В | 12 В | 24В |
Максимальное длительное напряжение искробезопасной цепи DC | UC | 6 В | 15 В | 33 В |
Максимальное напряжение искробезопасной цепи AC | UC | 4,2 В | 10,5 В | 23 В |
Номинальный ток | IL | 1 А | 0,75 А | 0,75 А |
Импульсный ток (10/350 мкс) на линию/ полный | Iimp | 2,5 кА/ 5 кA | 2,5 кА/ 5 кA | 2,5 кА/ 5 кA |
Номинальный разрядный ток (8/20 мкс) линия/линия, линия/PE | In | 10 кА | 10 кA | 10 кA |
Суммарный разрядный ток (8/20 мкс) | In | 20 кА | 20 кA | 20 кA |
Уровень напряжения защиты линия-линия при In | Up | ≤ 29 В | ≤50 В | ≤102 В |
Уровень напряжения защиты линия-PE при In | Up | ≤ 27 В | ≤37 В | ≤66 В |
Последовательное сопротивление на линию | R | 1 Ом | 1,8 Ом | 1,8 Ом |
Частота среза линия-линия | fG | 1 МГц | 2,7 МГц | 6,8 МГц |
Емкость линия-линия | C | ≤ 2,71 нФ | ≤1 нФ | ≤0,5 нФ |
Емкость линия-PE | C | ≤ 5,41 нФ | ≤2 нФ | ≤1 нФ |
Время срабатывания линия-линия | tA | ≤1 нс | ≤1 нс | ≤1 нс |
Время срабатывания линия-PE | tA | ≤1 нс | ≤1 нс | ≤1 нс |
Диапазон рабочих температур | Tu | От -60°С до +80°С | ||
Установка на | DIN-рейка 35 мм | |||
Сечение соединительных проводов | 0,08 мм2 – 2,5 мм2 | |||
Параметры искробезопасной электрической цепи: | ||||
Максимальное входное напряжение | Ui | 5 В | 12 В | 24 В |
Максимальный входной ток | Ii | 1000 мА | 750 мА | 174 мА |
Максимальная внутренняя ёмкость | Сi | 2,7 нФ | 1 нФ | 1 нФ |
Максимальная внутренняя индуктивность | Li | 2 мкГн | 2 мкГн | 2 мкГн |
Артикул | 202 013 | 202 014 | 202 015 | |
