РИФ-И 12/5/20 (2) - Exi
Купить дешевле

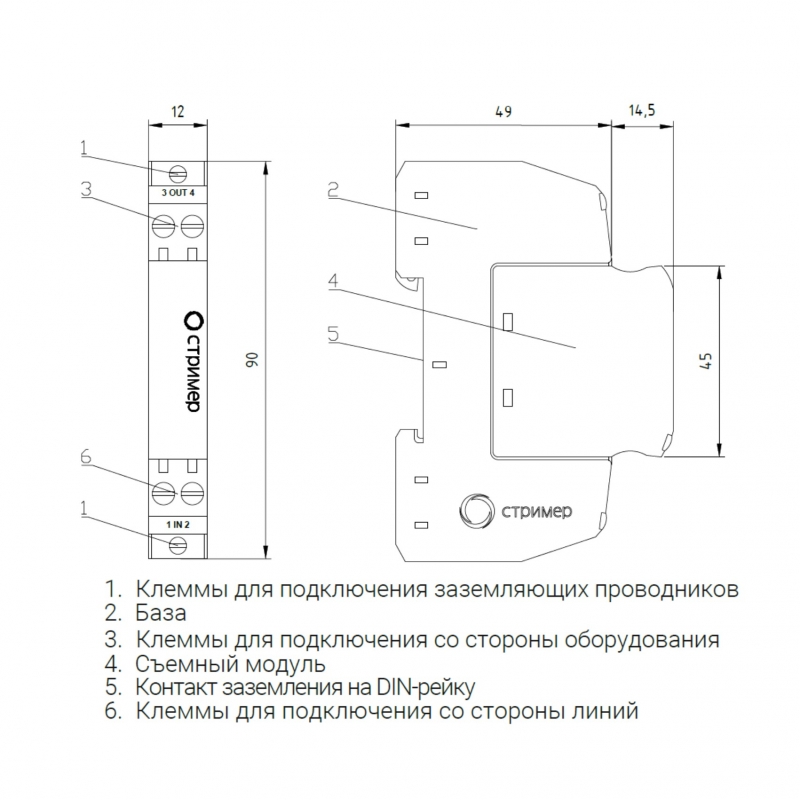

УЗИП комбинированного типа выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку.
Предназначено для защиты симметричных линий контрольно-измерительных цепей, шин передачи данных, систем сигнализации, цифровых (RS-485/422, TTY, RS-232, токовая петля 0- 20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4- 20 мА), включая протоколы: Modbus, Profibus, MultiBus, Fieldbus, HART, CAN и др. Скорость передачи данных до 1 Мбит/с.
Применяется во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировкам взрывозащиты 0Ex ia IIC T6 Ga. Подключаемые к УЗИП устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-0-2011) и искробезопасные параметры (уровень искробезопасной электрической цепи и подгруппа электрооборудования), соответствующие условиям применения оборудования во взрывоопасной зоне.
Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22-2022.
УЗИП обеспечивает защиту 2-х сигнальных линий. Подключение с помощью винтовых клемм.
- Декларация о соответствии требованиям ТР ТС 0042011 «О безопасности низковольтного оборудования»
- Сертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Технические характеристики
Наименование параметра | РИФ-И 5/5/20 (2)-Exi | РИФ-И 12/5/20 (2)-Exi | РИФ-И 24/5/20 (2)-Exi | РИФ-И 48/5/20 (2)-Exi | |
Категория испытаний (ГОСТ IEC 61643-21) | D1, С2 | ||||
Номинальное напряжение | UN | 5 В | 12 В | 24 В | 48 В |
Максимальное длительное напряжение искробезопасной цепи DC | UC | 6 В | 14 В | 26 В | 55 В |
Максимальное длительное напряжение искробезопасной цепи AC | UC | 4,2 В | 10 В | 19 В | 39 В |
Номинальный ток | IL | 0,5 А | 0,5 А | 0,5 А | 0,5 А |
Импульсный ток (10/350 мкс) на линию/полный | Iimp | 2,5 кА/ 5 кА | 2,5 кА/ 5 кА | 2,5 кА/ 5 кА | 2,5 кА/ 5 кА |
Номинальный разрядный ток (8/20 мкс) линия/линия, линия/PE | In | 10 кА | 10 кА | 10 кА | 10 кА |
Суммарный разрядный ток (8/20 мкс) | In | 20 кА | 20 кА | 20 кА | 20 кА |
Уровень напряжения защиты линия-линия при In | Up | ≤10 В | ≤20 В | ≤40 В | ≤80 В |
Уровень напряжения защиты линия-PE при In | Up | ≤700 В | ≤700 В | ≤700 В | ≤700 В |
Последовательное сопротивление на линию | R | 1,4 Ом | 1,9 Ом | 2,2 Ом | 2,2 Ом |
Частота среза линия-линия | fG | 1 МГц | 3 МГц | 5 МГц | 8 МГц |
Емкость линия-линия | C | ≤3 нФ | ≤1 нФ | ≤0,9 нФ | ≤0,6 нФ |
Емкость линия-PE | C | ≤7 пФ | ≤7 пФ | ≤7 пФ | ≤7 пФ |
Время срабатывания линия-линия | tA | ≤1 нс | ≤1 нс | ≤1 нс | ≤1 нс |
Время срабатывания линия-PE | tA | ≤100 нс | ≤100 нс | ≤100 нс | ≤100 нс |
Диапазон рабочих температур | Tu | От -60°С до +80°С | |||
Установка на | DIN-рейка 35 мм | ||||
Сечение соединительных проводов | 0,08 мм2 – 2,5 мм2 | ||||
Параметры искробезопасной электрической цепи: | |||||
Максимальное входное напряжение | Ui | 5 В | 12В | 24 В | 48 В |
Максимальный входной ток | Ii | 500 мА | 750 мА | 174 мА | 60 мА |
Максимальная внутренняя ёмкость | Сi | 3 нФ | 1 нФ | 0,9 нФ | 0,6 нФ |
Максимальная внутренняя индуктивность | Li | 2 мкГн | 2 мкГн | 2 мкГн | 2 мкГн |
Артикул | 202 004 | 202 010 | 202 005 | 202 006 | |
