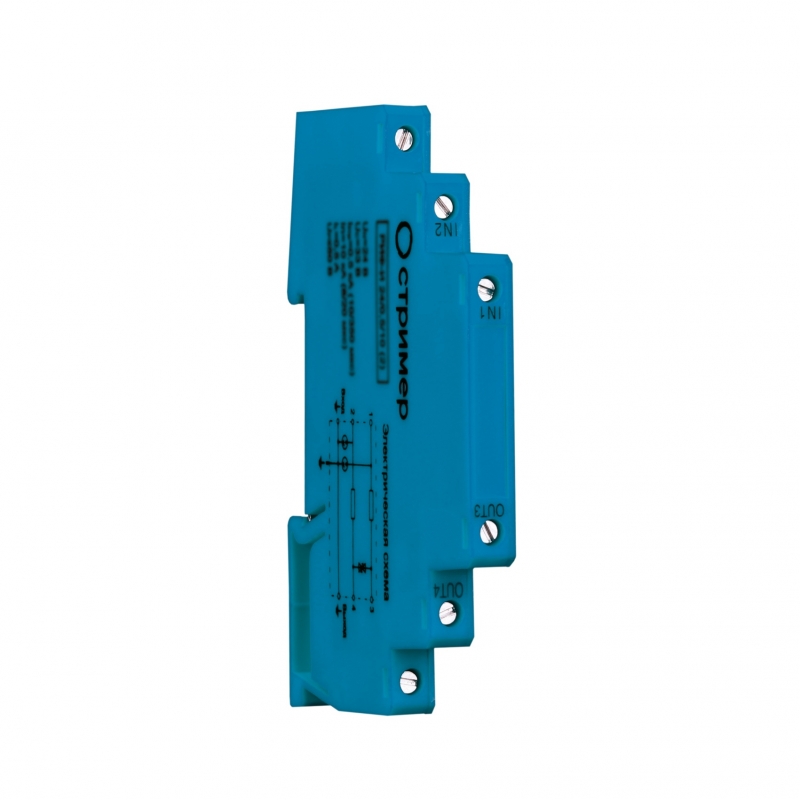

РИФ-И 12/0,5/10 (2)- Exi
Купить дешевле
УЗИП комбинированного типа выполнено в монолитном корпусе. Предназначено для защиты симметричных линий контрольно-измерительных цепей, систем сигнализации, цифровых (RS-485, RS-422, TTY, токовая петля 0- 20 мА) и аналоговых интерфейсов передачи данных (токовая петля 4- 20 мА), включая протоколы: Modbus, Profibus, MultiBus, Fieldbus, HART, DeviceNet, CAN и др.
Применяется во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировкам взрывозащиты 0Ex ia IIC T6 Ga. Подключаемые к УЗИП устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014 (IEC 60079-0-2011) и искробезопасные параметры (уровень искробезопасной электрической цепи и подгруппа электрооборудования), соответствующие условиям применения оборудования во взрывоопасной зоне.
Устанавливается в пределах 0А(В)-2 зон молниезащиты в соответствии с ГОСТ IEC 61643- 22- 2022.

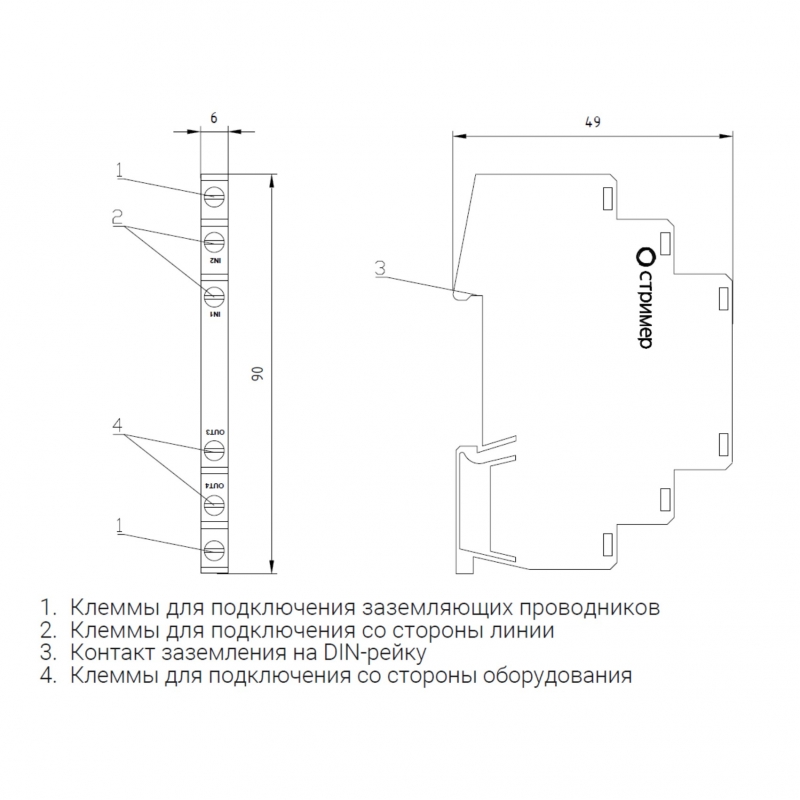

Обеспечивает защиту 2-х сигнальных линий. Подключение с помощью винтовых клемм.
Преимущества:
- Компактный размер – толщина модуля 6 мм;
- Низкий уровень напряжения защиты, подходящий для защиты оконечного оборудования;
- Категория испытаний D1 в соответствии с ГОСТ IEC 61643- 21;
- Заземление может осуществляться как при установке на DIN-рейку, так и через клеммы заземления.
Сертификаты:
- Декларация о соответствии требованиям ТР ТС 0042011 «О безопасности низковольтного оборудования»
- Сертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Технические характеристики
Наименование параметра | РИФ-И 12/0,5/10 (2)-Exi | РИФ-И 24/0,5/10 (2)-Exi | РИФ-И 48/0,5/10 (2)-Exi | |
Категория испытаний (ГОСТ IEC 61643-21) | D1, С2 | |||
Номинальное напряжение | UN | 12 В | 24 В | 48 В |
Максимальное длительное напряжение искробезопасной цепи DC | UC | 14 В | 33 В | 55 В |
Максимальное длительное напряжение искробезопасной цепи AC | UC | 9,5 В | 23 В | 38,5 В |
Номинальный ток | IL | 0,5 А | 0,5 А | 0,5 А |
Импульсный ток (10/350 мкс) на линию | Iimp | 0,5 кA | 0,5 кA | 0,5 кA |
Номинальный разрядный ток (8/20 мкс) линия/линия, линия/PE | In | 5 кА | 5 кА | 5 кА |
Суммарный разрядный ток (8/20 мкс) | In | 10 кА | 10 кА | 10 кА |
Уровень напряжения защиты линия-линия при In | Up | ≤ 25 В | ≤ 50 В | ≤ 100 В |
Уровень напряжения защиты линия-PE при In | Up | ≤ 750 В | ≤ 750 В | ≤ 750 В |
Последовательное сопротивление на линию | R | 1,8 Ом | 1,8 Ом | 1,8 Ом |
Частота среза линия-линия | fG | 2,5 МГц | 6 МГц | 10 МГц |
Емкость линия-линия | C | ≤ 2,4 нФ | ≤ 1 нФ | ≤ 0,6 нФ |
Емкость линия-PE | C | ≤ 5 пФ | ≤ 5 пФ | ≤ 10 пФ |
Время срабатывания линия-линия | tA | ≤1 нс | ≤1 нс | ≤1 нс |
Время срабатывания линия-PE | tA | ≤100 нс | ≤100 нс | ≤100 нс |
Диапазон рабочих температур | Tu | От -60°С до +80°С | ||
Установка на | DIN-рейка 35 мм | |||
Сечение соединительных проводов | 0,08 мм2 – 2,5 мм2 | |||
Параметры искробезопасной электрической цепи: | ||||
Максимальное входное напряжение | Ui | 12 В | 24 В | 48 В |
Максимальный входной ток | Ii | 750 мА | 174 мА | 60 мА |
Максимальная внутренняя ёмкость | Сi | 2 нФ | 1 нФ | 1 нФ |
Максимальная внутренняя индуктивность | Li | 2 мкГн | 2 мкГн | 2 мкГн |
Артикул | 202 011 | 202 002 | 202 003 | |
