Молниезащита с использованием изолированных токоотводов HVI

Инновационное решение во внешней молниезащите. Чтобы предотвратить опасное искрение между внешними и внутренними проводящими частями строительной конструкции (например, электрооборудованием, трубопроводами и т.д.), при планировании и реализации молниезащиты, важным требованием является соблюдение безопасного расстояния s.
      Уникальная конструкция
При использовании обычной системы молниезащиты часто невозможно соблюсти и выполнить необходимые безопасные расстояния. Эта проблема решается применением токоотвода HVI благодаря его уникальной конструкции и специальному покрытию. Выдерживающий ток молнии

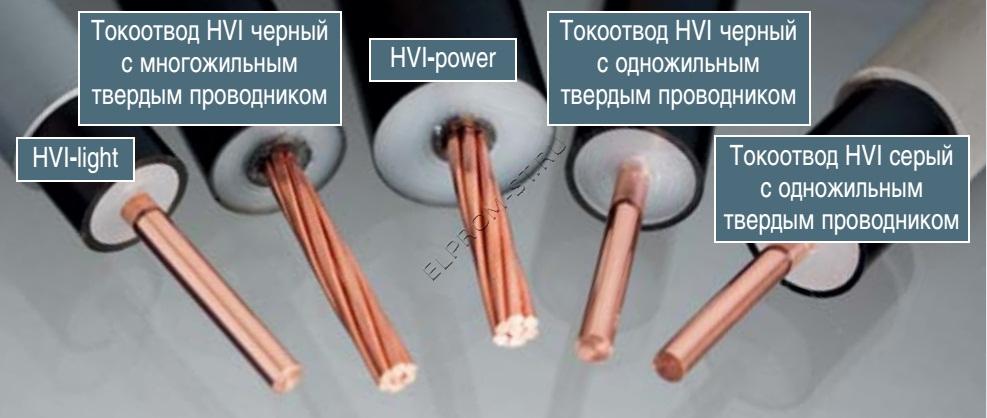

проводник токоотвода HVI заключен в изоляционный материал таким образом, что выполняются требования по соблюдению безопасного расстояния от проводящих электрический ток частей здания, электрических линий и трубопроводов. Коаксиальный проводник состоит из внутреннего медного проводника с высоковольтной изоляцией и внешнего специального водонепроницаемого полупроводящего покрытия. Таким образом, предотвращается скользящий разряд по всей поверхности токоотвода.
        Функционирование токоотвода HVI
Высокое импульсное напряжение вызывает пробой изоляционного покрытия без специальных дополнительных мероприятий. Этот эффект известен как скользящий разряд. При превышении так называемого напряжения пробоя скользящего разряда возникает поверхностное перекрытие изоляции, которое может достигать несколько метров. С целью избежать скользящих разрядов, токоотвод HVI имеет специальное внешнее покрытие, которое позволяет привести высокие импульсные напряжения молнии к опорному потенциалу. Для этой цели в зоне концевой заделки выполняется соединение внешнего полупроводящего покрытия с системой уравнивания потенциалов здания (это не относится к напряжению молнии). Это уравнивание потенциалов может быть выполнено, например, соединением с металлическими заземленными установками, расположенными на кровле в защищенной зоне системы молниезащиты, соединением с заземленными частями конструкции здания, по которым не протекают токи молнии или соединением с защитным проводником сети низкого напряжения.
