ЗНОЛ, ЗНОЛ(П) Трансформаторы напряжения

Назначение и область применения
Трансформаторы напряжения применяются в комплектных устройствах внутренней и наружной установки переменного тока на классы напряжения до 35 кВ и являются комплектующим изделием.
Допускается длительная эксплуатация трансформаторов напряжения как силовых, то есть вне гарантированного класса точности при нагрузке, не превышающей предельную мощность.
Трансформаторы предназначены:
• для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
• для коммерческого учета электроэнергии;
• для изолирования цепей вторичных соединений от высокого напряжения.

Описание конструкции

Трансформаторы ЗНОЛ(П)-СВЭЛ-6(10) изготавливаются в климатических исполнениях

«УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.
Рабочее положение – любое.
Изготовлены согласно техническим условиям 0ЭТ.591.001 ТУ.

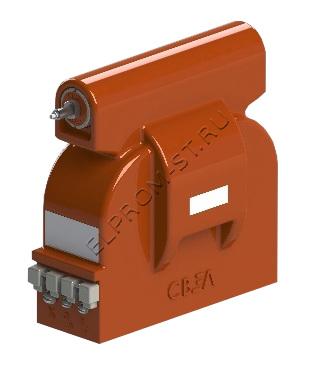

Трансформаторы являются однофазными, индуктивными, трех- или четырехобмоточными (исполнение ЗНОЛ-СВЭЛ-6(10)-4) электромагнитными устройствами с заземляемым выводом «X» первичной обмотки. По принципу конструкции – опорные, с литой изоляцией.
Основная (либо две основных – для исполнений ЗНОЛ-СВЭЛ-6(10)-4) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.
Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока.
Выводы вторичных обмоток для измерений пломбируются защитной крышкой.
