3xЗНОЛ, 3хЗНОЛ(П) Трансформаторы напряжения

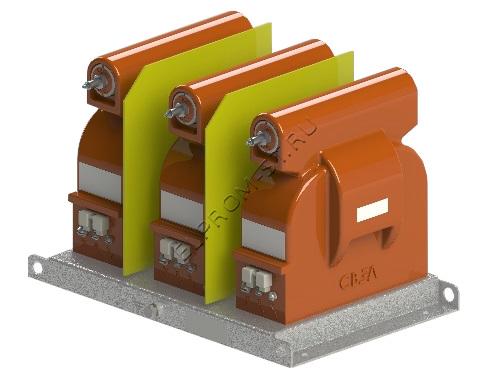

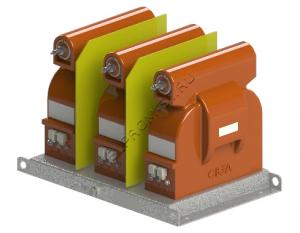

Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛ(П)-СВЭЛ-6(10) изготавливается в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.
Рабочее положение – любое.
Изготовлены согласно техническим условиям 0ЭТ.591.002 ТУ.

Описание конструкции
-Трансформаторы ЗНОЛ(П)-СВЭЛ-6(10) изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.
-Рабочее положение – любое.
-Изготовлены согласно техническим условиям 0ЭТ.591.001 ТУ.
-Трансформаторы являются однофазными, индуктивными, трех- или четырехобмоточными (исполнение ЗНОЛ-СВЭЛ-6(10)-4) электромагнитными устройствами с заземляемым выводом «X» первичной обмотки. По принципу конструкции – опорные, с литой изоляцией.
-Основная (либо две основных – для исполнений ЗНОЛ-СВЭЛ-6(10)-4) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.
-Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока.
-Выводы вторичных обмоток для измерений пломбируются защитной крышкой.

Особенности конструкции

По требованию заказчика возможно изготовление трансформаторов группы с двумя номинальными первичными напряжениями с переключением напряжения на вторичной стороне. Эта модификация трансформатора ЗНОЛ(П)-СВЭЛ-6/10 разработана с целью совместить в одной конструкции изделия на два номинальных напряжения: 6 и 10 кВ. Новые трансформаторы удобно использовать в ячейках комплектных распределительных устройств на любой из классов напряжения. А также, при наличии таких устройств в резерве, оно заменит любой вышедший из строя трансформатор – как на 6, так и на 10 кВ.
По требованию заказчика возможно изготовление трансформаторов группы со съемным электромагнитным предохранительным устройством многоразового использования (СПУЭ-СВЭЛ-10) (исполнение ЗНОЛП-СВЭЛ-6(10)). Возможно изготовление ЗНОЛП-СВЭЛ-6(10) с инверстным высоковольтным выводом А.
