РМК-20 Разрядник СТРИМЕР

Применение:
Разрядник предназначен для защиты воздушных линий электропередачи напряжением 10 - 20 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий и рассчитан для работы на открытом воздухе при температуре от минус 60°С до плюс 50°С в течение 30-и лет. Данный разрядник прошел аттестацию в ПАО «Россети» и ПАО «Газпром», абсолютно взаимозаменяем с РДИП-10.

Принцип работы:

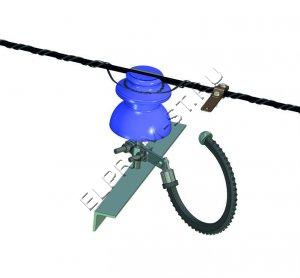

Основными элементами РМК-20 являются: мультикамерная система (МКС), несущий стеклопластиковый стержень и узел крепления разрядника к стержню изолятора. Разрядник устанавливается на металлический стержень изолятора с искровым воздушным промежутком S=3-6 см между верхним концом разрядника и проводом. При воздействии грозового перенапряжения сначала пробивается искровой воздушный промежуток, а затем – МКС разрядника.

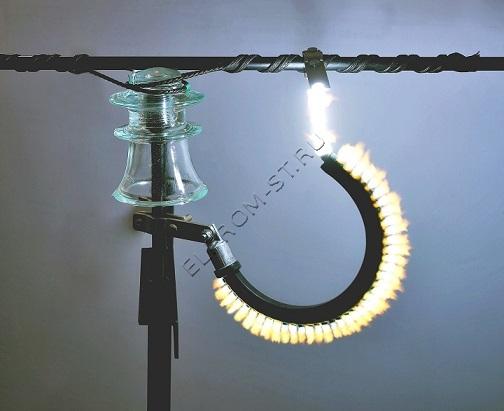

Основным элементом мультикамерных разрядников (РМК) в том числе и ИРМК является мультикамерная система (МКС). Она состоит из большого числа электродов, вмонтированных в профиль из силиконовой резины. Между электродами выполнены отверстия, выходящие наружу профиля. Эти отверстия образуют миниатюрные газоразрядные камеры. При воздействии на разрядник импульса грозового перенапряжения пробиваются промежутки между электродами. Благодаря тому, что разряды между промежуточными электродами происходят внутри камер, объёмы которых весьма малы, при расширении канала создаётся высокое давление, под действием которого каналы искровых разрядов между электродами перемещается к поверхности изоляционного тела и далее - выдуваются наружу в окружающий разрядник воздух. Вследствие возникающего дутья и удлинения каналов между электродами каналы разрядов охлаждаются, суммарное сопротивление всех каналов увеличивается, т.е. общее сопротивление разрядника возрастает, и происходит ограничение импульсного тока грозового перенапряжения.

Данный разрядник - это новая модель, которая пришла на смену разряднику РДИП-10. РМК-20 полностью заменяет собой РДИП.

Видео о работе разрядника РМК-20
