Номинальные токи 630, 1000,1600, 2500, 3150А.
Номинальное напряжение 12 кВ.
Номинальный ток отключения до 1000А составляет 20кА,
1600 - 3150А составляет 31,5 кА.
Эксплуатационная температура от -45 до +55 градусов Цельсия.

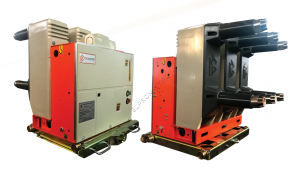

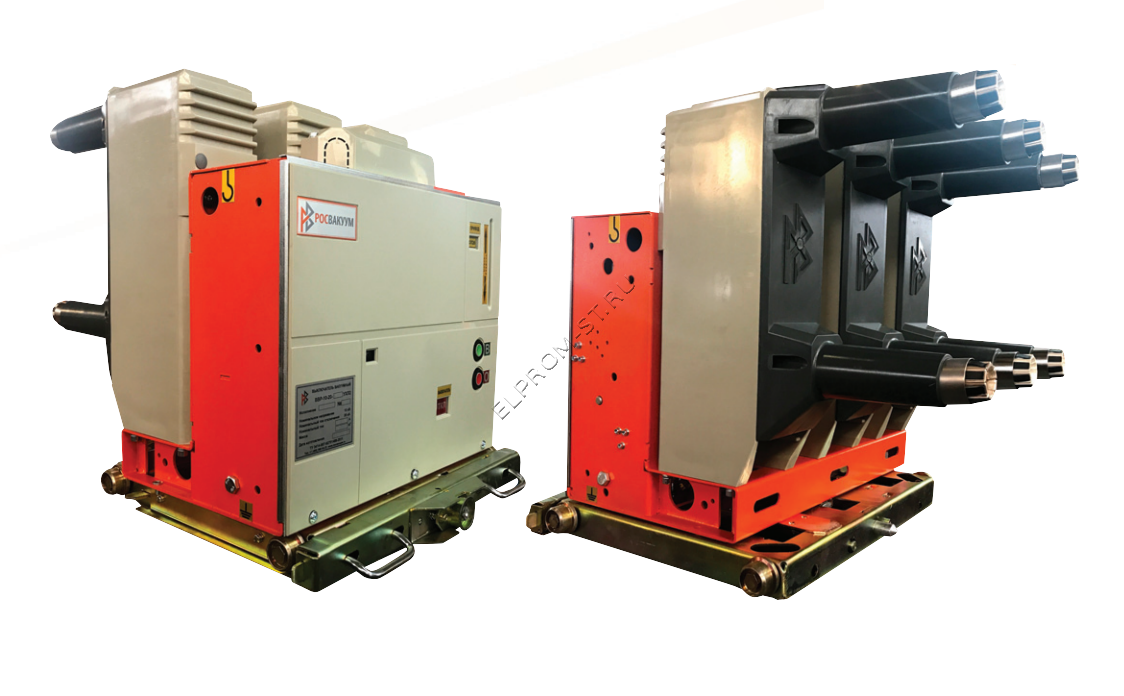

Имеется выкатное исполнение на 630, 1000А.

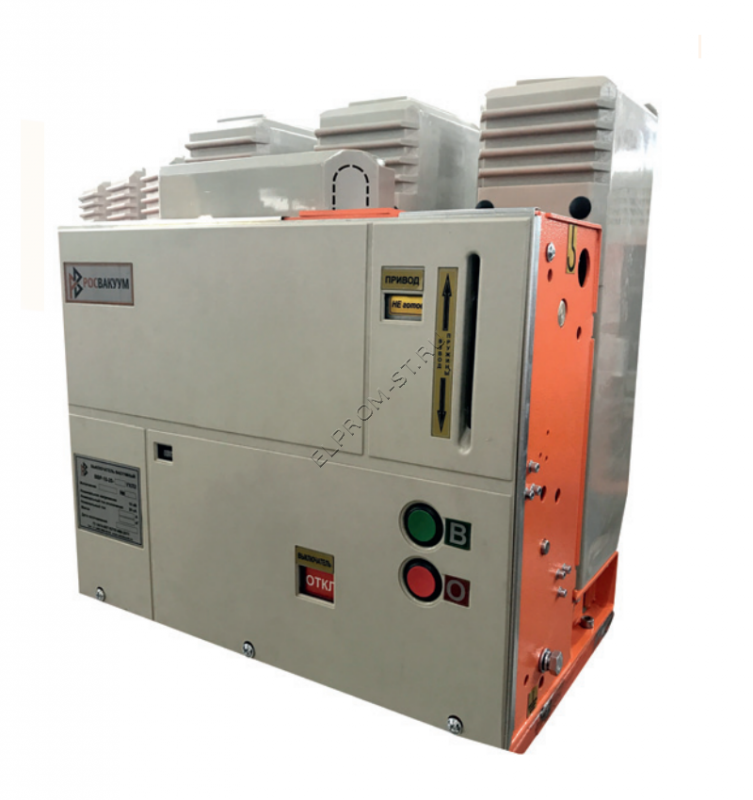

Преимущества выключателя ВВР-10-20/1000
Наличие механического включения.
Наличие токовых электромагнитов позволяющих использовать схемы с дешунтированием.
Наличие электромагнита отключения с автономным питанием, что позволяет произвести отключение при любой не штатной ситуации.
Использование релейных блоков, работающих по токовым цепям, позволяют производить отключение без оперативного питания.
Для выключателя ВВР-10 нет необходимости в дополнительных блоках питания, управления и т.д. Все встроено в едином корпусе.
Основные достоинства вакуумных выключателей ВВР-10-20, определяющие их широкое применение:
• Полная взрыво- и пожаробезопасность и возможность работы в aгрессивных средах;
• Широкий диапазон температур окружающей среды, в котором возможна работа ВДК и привода;
• Повышенная устойчивость к ударным и вибрационным нагрузкам вследствие малой массы и компактной конструкции аппарата;
• Произвольное рабочее положение и малые габариты, что позволяет создавать различные компоновки распределительных устройств, в том числе и шкафы с несколькими выключателями при двух-трехъярусном их расположении;
• Бесшумность, чистота, удобство обслуживания, обусловленные отсутствием выброса масла, газов при отключении токов КЗ;
• Отсутствие загрязнения окружающей среды;
• Высокая надежность и безопасность эксплуатации, сокращение времени на монтаж;
• Малогабаритность ВВР-10-20 позволяет встраивать его в любой тип распредустройств, особенно там, где требуется обеспечить первое включение при отсутствии оперативного питания и при отсутствии дополнительных блоков питания;
Экономичность и рентабельность
На текущий момент выключатели ВВР-10 очень экономичны и абсолютно не имеют конкуренции по своей стоимости, среди других аналогичных по своим параметрам выключателей. Они очень быстро окупаются ,особенно в установках, где необходимо выполнение частых коммутационных операций.
Преимущества перед выключателями с «магнитной защёлкой»
Недостаток выключателей с «магнитной защёлкой» заключается в том, что катушка отключения электромагнита не может питаться непосредственно от маломощных оперативных цепей питания существующих распределительных устройств. В таких выключателях катушки отключения питаются непосредственно от предварительно заряженных конденсаторов, которые входят в состав блока управления выключателя. Для обеспечения отключения выключателя в эксплуатации необходимо все время поддерживать эти конденсаторы в заряженном состоянии. В случае продолжительного отсутствия напряжения питания этих конденсаторов может произойти их саморазряд, и выключатель не сможет отключиться. Для предупреждения саморазряда в таких случаях в эксплуатации используют разные технические устройства, которые подпитывают конденсатор от других источников энергии. Все это усложняет конструкцию выключателя с «магнитной защёлкой» и снижает его надежность.
Проведён полный цикл испытания в ОАО "НТЦ ФСК ЕЭС", который считается на сегодняшний день лидером в области испытаний высоковольтного оборудования, признанными в МОЭСК, МРСК, ФСК и т.д.
