Назначение

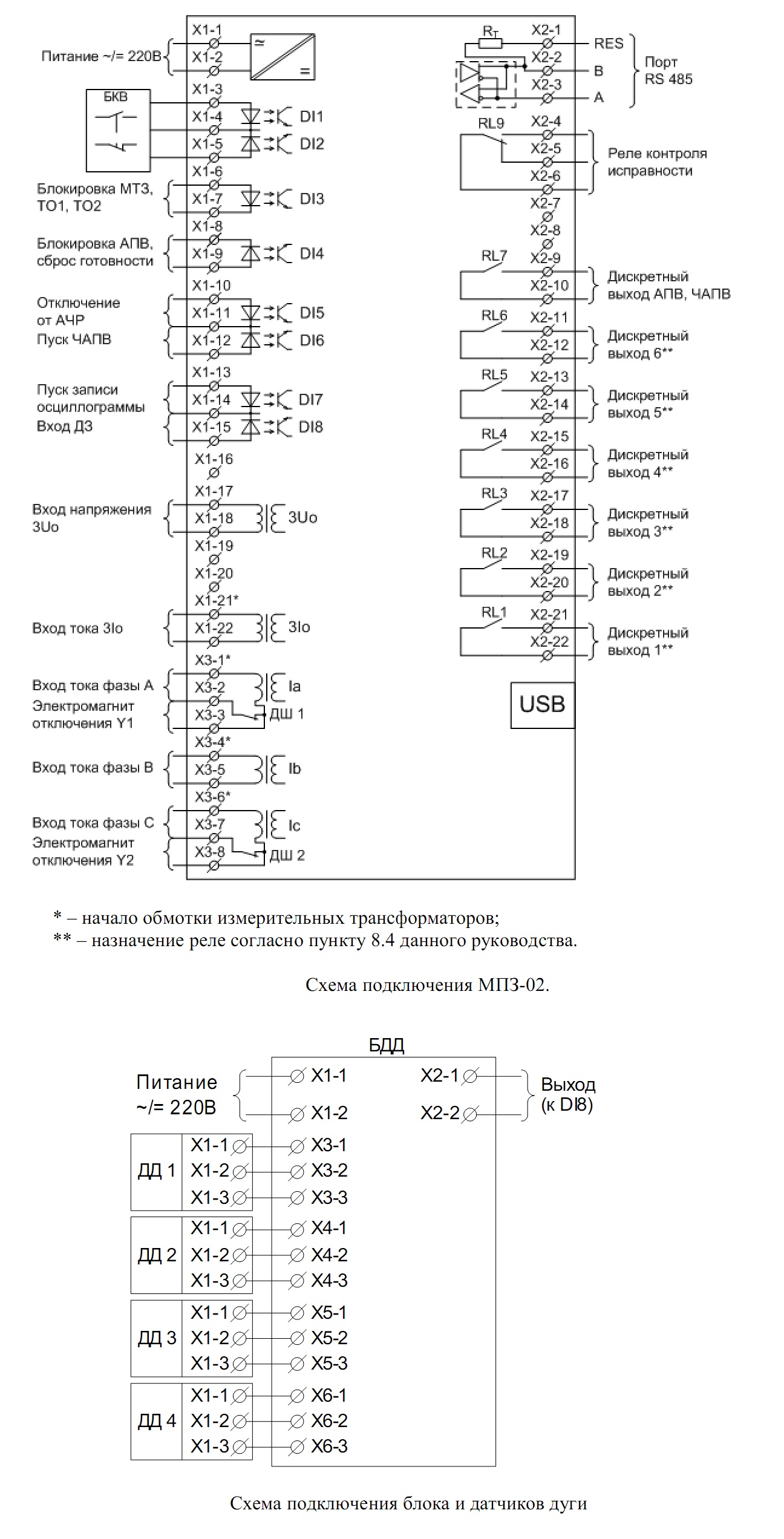

Применяются в схемах релейной защиты и автоматики следующих присоединений:
• воздушные линии электропередачи 6-10 кВ
• кабельные линии электропередачи 6-10 кВ;
• линии электропередач 35 кВ с токовыми защитами;
• линии к трансформатору 6-10 кВ;
• прочие электроустановки 0,4-35 кВ.
Функции
• трёхфазная, трёхступенчатая МТЗ (I>, I>>, I>>>) с одной независимой и двумя зависимыми характеристиками;
• направленная защита от однофазных замыканий на землю (ОЗЗ);
• исполнение внешних сигналов АЧР и ЧАПВ;
• однократное АПВ;
• автоматический ввод ускорения ступеней МТЗ при включении выключателя;
• дистанционное управление выключателем;
• логическая защита шин (ЛЗШ) – блокировка I>>, I>>> на вводе и СВ (снятие блокирующего сигнала при срабатывании защит присоединений на отключение);
• шунтирование/дешунтирование токовых обмоток отключения выключателя;
• измерение текущих фазных токов;
• цифровой осциллограф;
• регистрация аварийных событий;
• передача информации:
а) по локальной сети через порт связи RS-485;
б) через порт USB;
• свободная логика программирования дискретных входов и выходов (предварительно установлен типовой файл конфигурации);

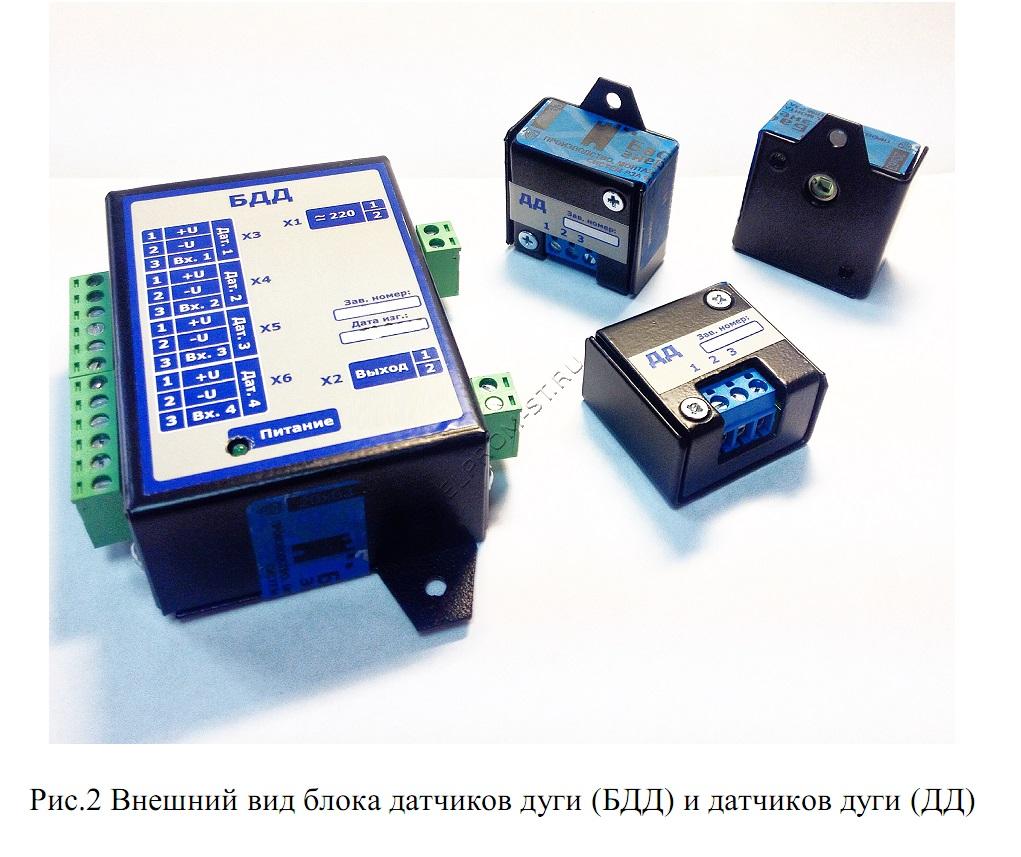

• двухступенчатая дуговая защита Д31, Д32.
Особенности конструкции

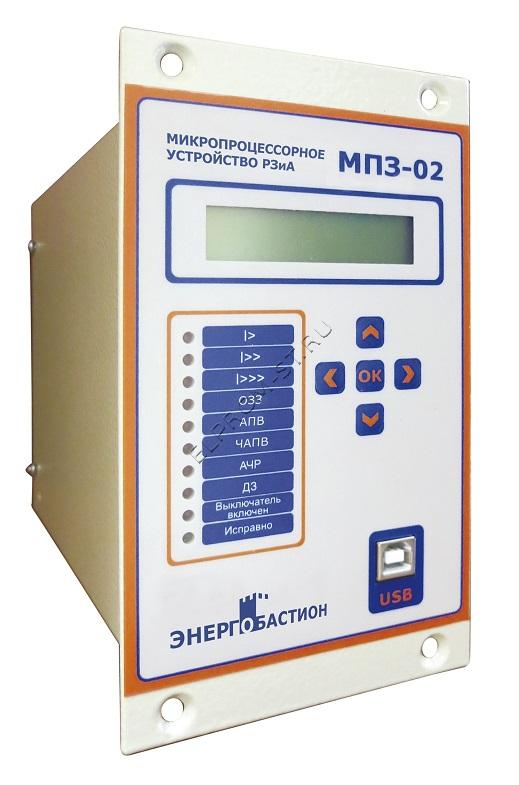

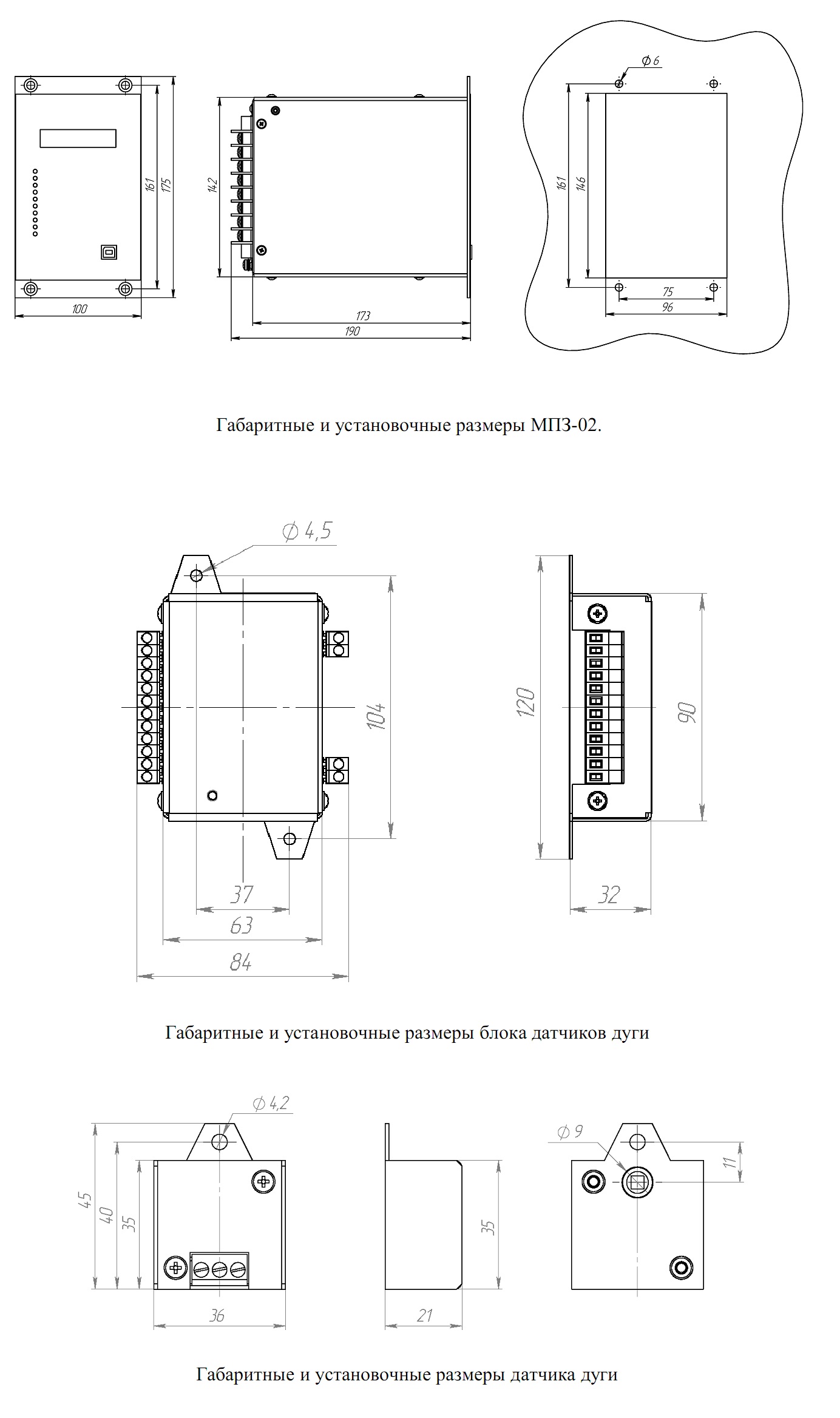

Устройства выполнены в прямоугольном металлическом корпусе. Цвет корпуса RAL7032, на корпусе имеются (фирменный логотип, голограмма, схема подключения).
Монтаж устройства осуществляется в просечку панели или шкафа с помощью отверстий на передней панели. На задней части устройства расположены клеммные зажимы для подключения токовых цепей, цепей оперативного тока, входных/выходных дискретных сигналов.
Интерфейс устройства имеет клавиатуру, дисплей LED и светодиодные индикаторы. На дисплее отображается информация состояния устройства. С помощью кнопок осуществляется перемещение по меню для изменение режимов работы и просмотра текущего состояния устройства. Устройство имеет встроенный в корпус комбинированный блок питания от токовых цепей и цепей постоянного/переменного оперативного тока.
Дополнительные сервисные функции
• встроенные часы-календарь;
• измерение текущих фазных токов;
• цифровой осциллограф;
• регистратор событий.
Технические характеристики
Надежность устройства.
- Устройства соответствуют требованиям по надежности согласно ГОСТ 4.148 и ГОСТ 27.003.
- Полный средний срок службы устройства - не менее 25 лет.
- Средняя наработка на отказ - не менее 20000 ч.
Условия эксплуатации.
• климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1 - УХЛ3;
• температура окружающей среды:
- от минус 40 до плюс 55 °С для устройств МПЗ-01,02,02Н,03,ТН;
- от минус 20 до плюс 55 °С для устройств МПЗ-АВР, ДЗ, АЧР, ДЗТ и МПУ-ЦС, БП, РПН;
• верхнее рабочее значение относительной влажности - не более 80 %
при 25 °С;
• атмосфера при эксплуатации по ГОСТ 15150 - типа II;
• высота над уровнем моря - не более 1000 м;
• окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
• рабочее положение устройства в пространстве - вертикальное с отклонением до 5° в любую сторону;
• место установки устройств должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Степень защиты оболочки.
Оболочка устройств имеет степень защиты по ГОСТ 14254 и ГОСТ 14255:
• с фасадной (лицевой) стороны и по корпусу с остальных сторон - IP40;
• по клеммным зажимам цепей напряжения и токовых цепей - IP00;
• по зажимам дискретных и оптических входов - IP20.
Оперативное питание.
Устройства питаются от источника постоянного или переменного оперативного тока и имеют встроенный в корпускомбинированный блок питания от токовых цепей и цепей постоянного или переменного напряжения. При питании устройства от токовых цепей, устойчивая работа устройства обеспечивается при уровне входного тока не менее 3 А.
При снятии оперативного питания устройства, в течении неограниченного времени обеспечивают хранение настроек и конфигурации функций защит и автоматики, а также осциллограмм, параметров аварийных событий и других зарегистрированных данных.
