FSDV160 применяются предохранители типа Din ППН 33 (габарит 00), NH-00;
FSDV250 применяются предохранители типа Din ППН 35 (габарит 1), NH-1;
FSDV400 применяются предохранители типа Din ППН 37, 35 (габарит 2,1), NH-2,1;
FSDV630 применяются предохранители типа Din ППН 39, 37, 35 (габарит 3,2,1), NH-3,2,1.
- Номинальное рабочее напряжение 690В при частоте 50/60Гц. - Категория применения АС22В. - Степень защиты Ip20. - Температура эксплуатации от - 45? до +50?С. - Степень загрязнения среды 3. - Высота применения над уровнем моря до 2000 метров. - Монтаж сводится к фиксации аппаратов на токоведущие шины.

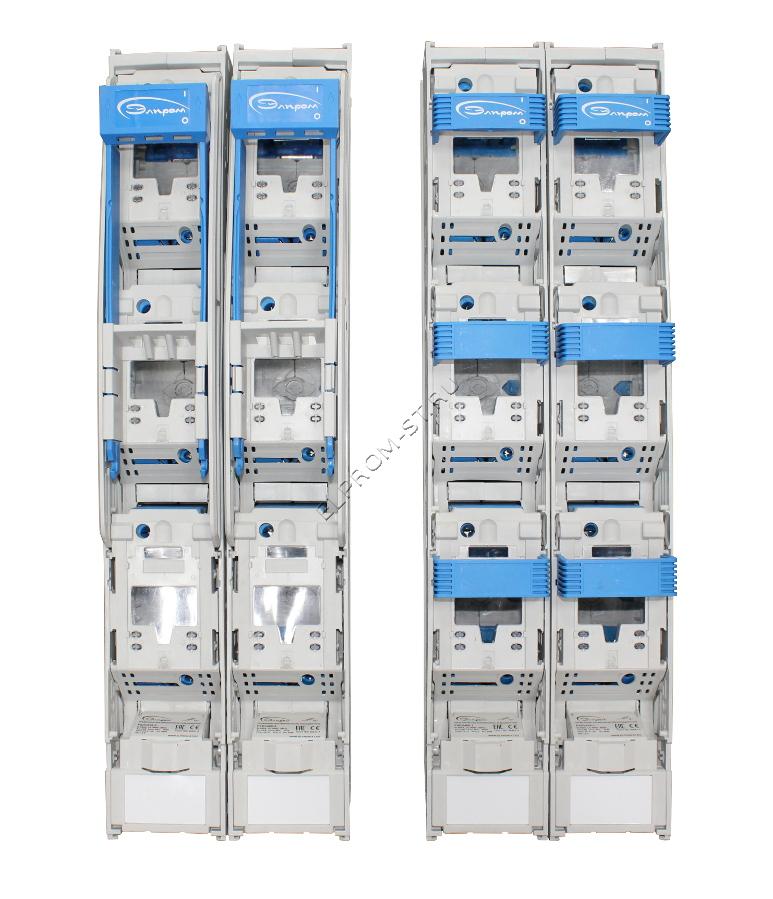

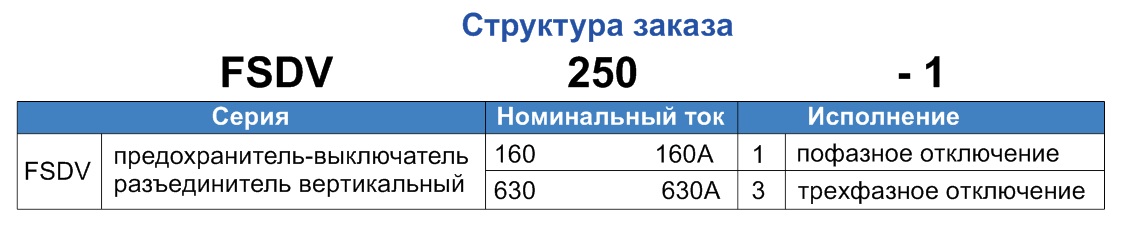

Варианты исполнения по оперированию рукояткой:
FSDV160-3, FSDV250-3, FSDV400-3, FSDV630-3 - одновременное, сразу три фазы, одна общая рукоятка.
FSDV160-1, FSDV250-1, FSDV400-1, FSDV630-1 - пофазное оперирование, три рукоятки.
Видео об испытании пластика - пластик не поддерживает горение
Преимущества:
Контактная группа и токопроводящие шины сделаны из бескислородной меди и покрыты техническим серебром;
Для FSDV400 и FSDV630 применяются подпружиненные с двух сторон контакты, которые имеют четыре независимых контактных зоны и в замкнутом положении уменьшают переходное сопротивление;
Увеличенное количество вентиляционных отверстий в корпусе;
Прозрачные сдвижные крышки для осмотра плавких вставок;
Выводы ПВР позволяют подключать как медные, так и алюминиевые проводники;
Крепежные отверстия типа ласточкин хвост для удобства фиксации выключателя на системе шин;
Два крепежных отверстия в основании ПВРВ для дополнительного крепления, позволяют придать жесткость изготавливаемому шкафу;
Возможность блокировки ПВРВ в выключенном состоянии;
Для FSDV400 и FSDV630 применяются запресованные гайки в шинах, что увеличивает удобство при присоединении шин или кабельных наконечников;
Высокая предельная коммутационная способность;
Компактные размеры;
Легкий монтаж плавких вставок.

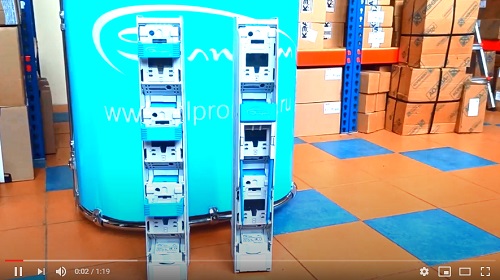

Видеообзор FSDV:

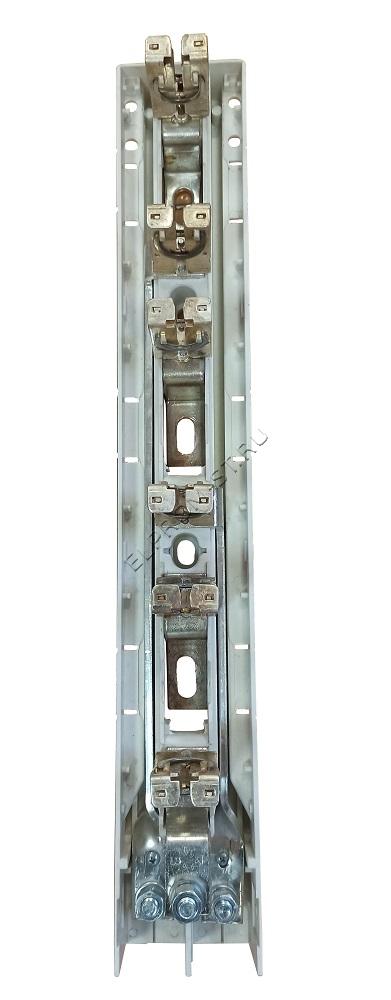

Основание FSDV400A с закрепленными шинами

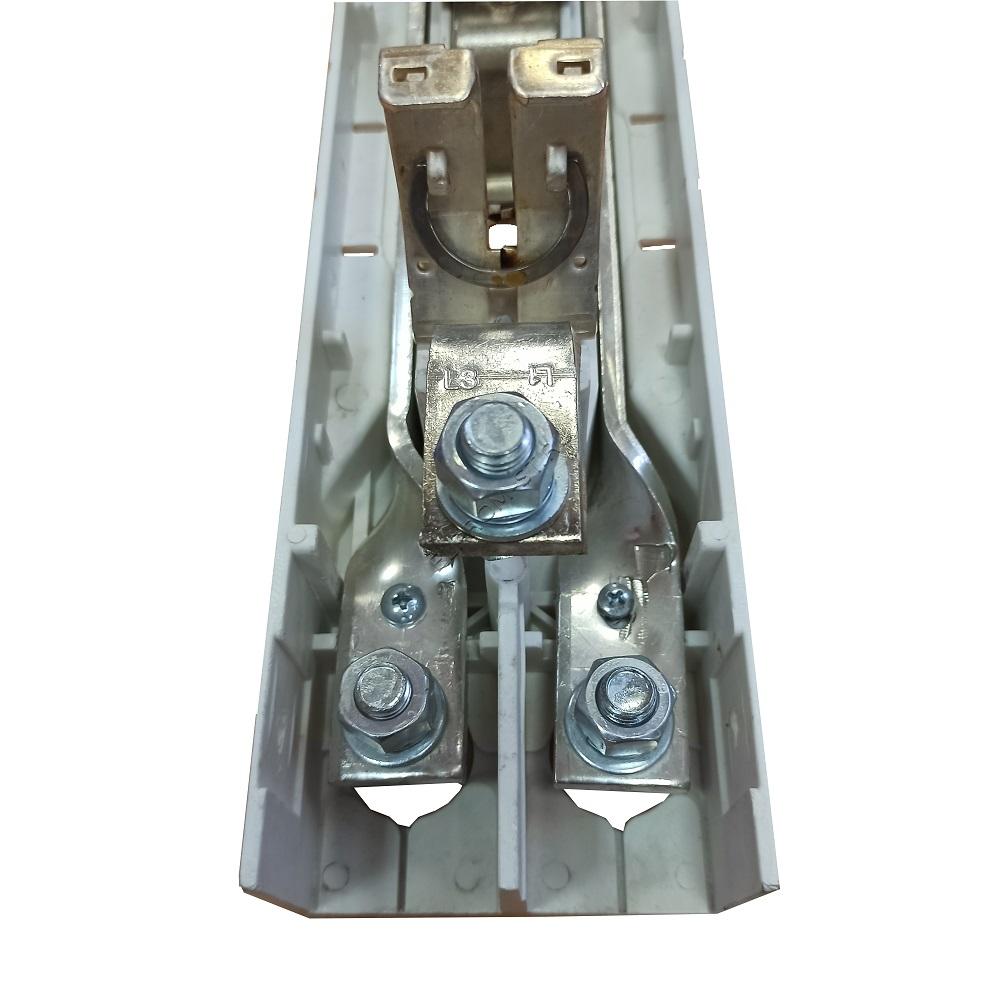

Контактная группа покрыта техническим серебром

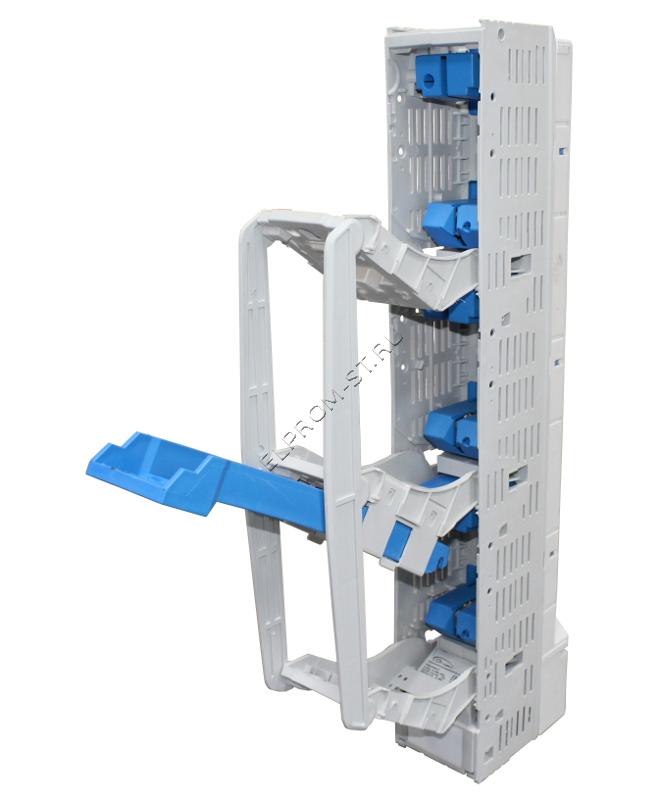

FSDV400-3 Вертикальный предохранитель-выключатель-разъединитель открытый

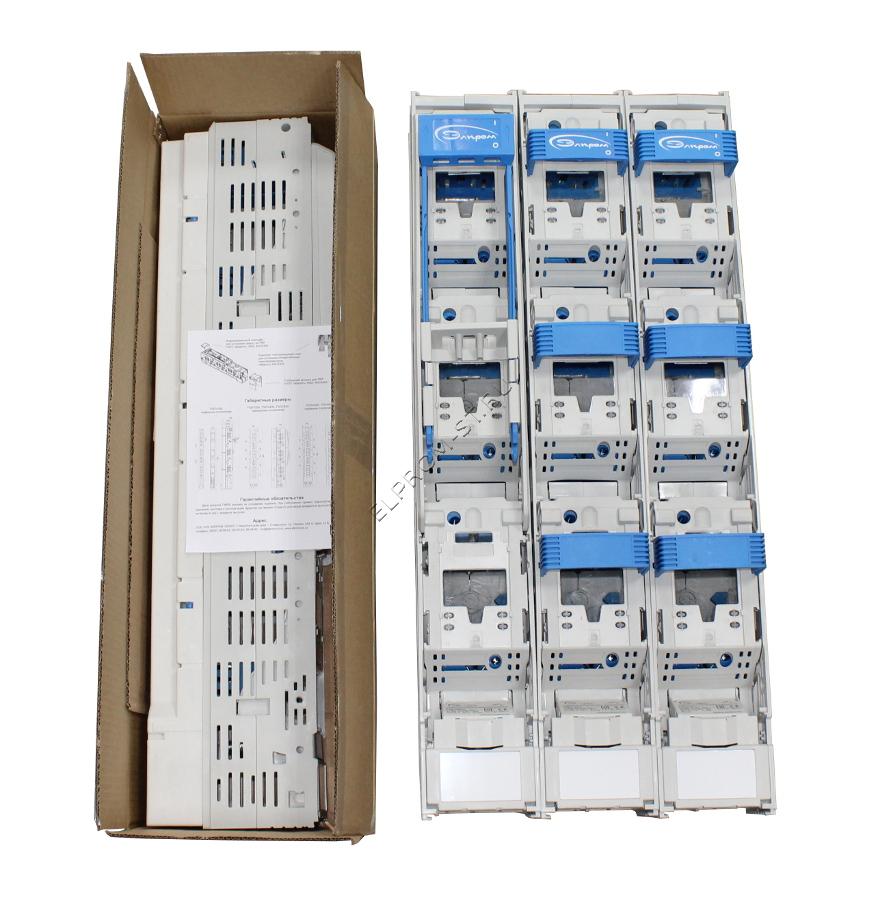

Индивидуальная упаковка FSDV

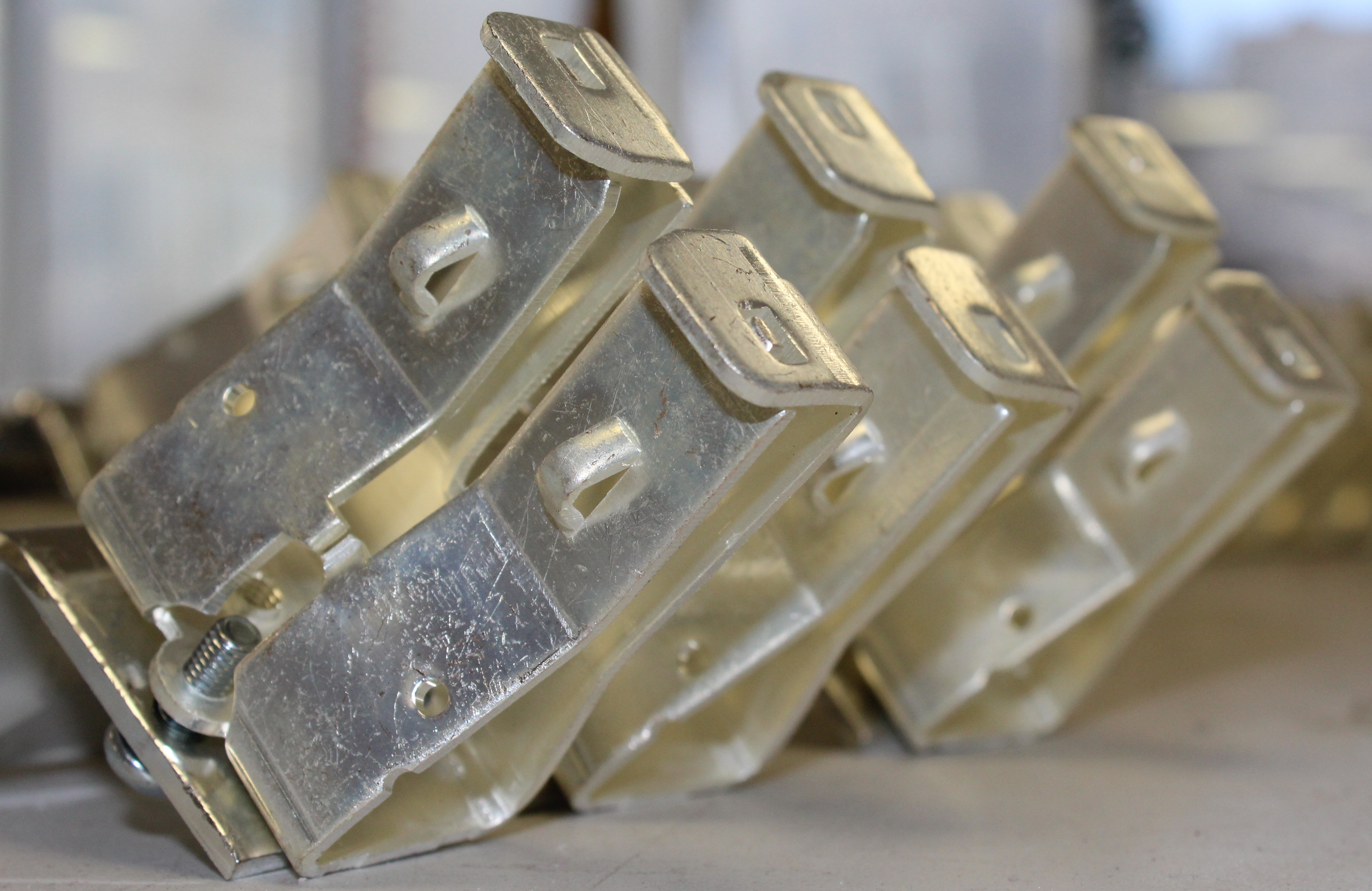

Подпружиненный с двух сторон, медный с серебрянным покрытием дельтавидный-контакт имеет четыре независимых контактных зоны

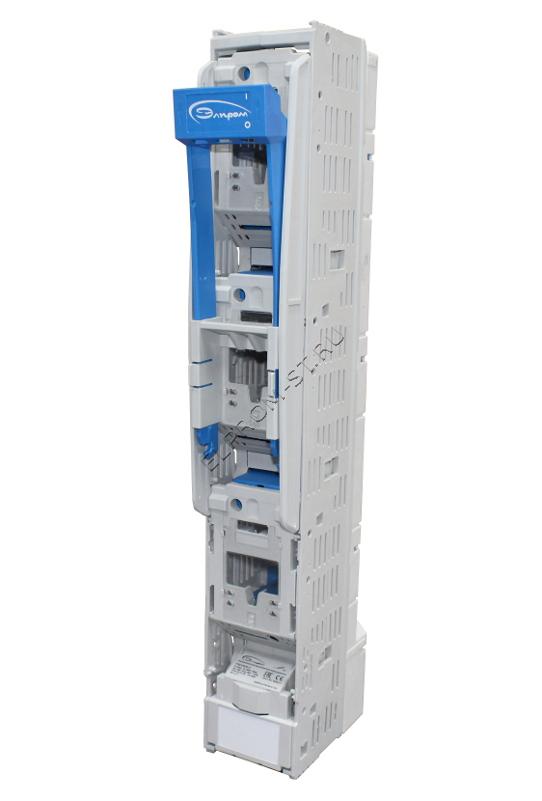

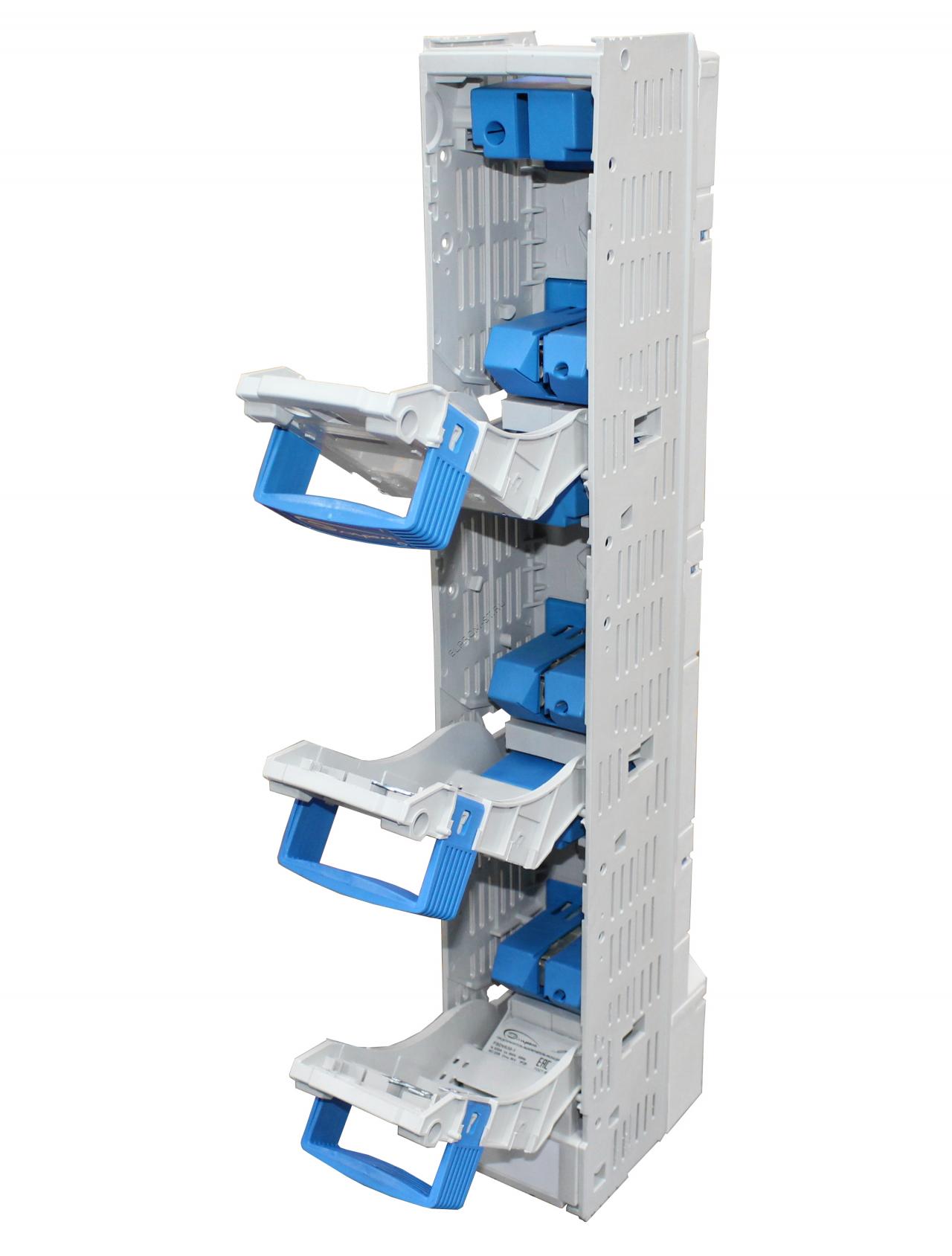

FSDV630-1 Вертикальный предохранитель-выключатель-разъединитель открытый
