РВ-200 Реле времени

Назначение
Реле времени РВ–200 предназначено для подключения нагрузки к сети с помощью внешнего исполнительного устройства с временной задержкой после подачи питания.

Класс защиты – 0, ЭМС по ГОСТ Р50033.92.
Гарантийный срок – 2 года.

Конструкция и схема реле времени РВ-200

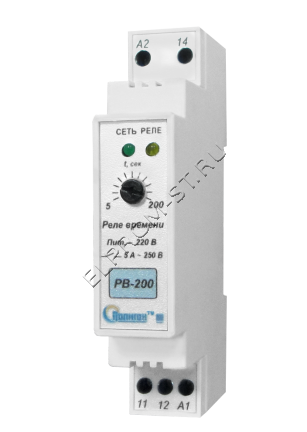

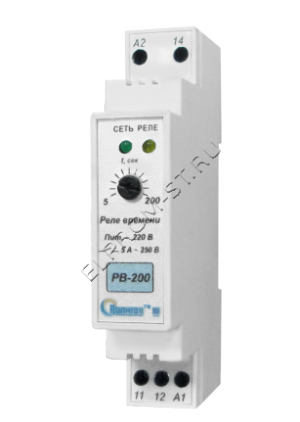

Реле времени РВ–200выполнено в корпусе для установки на DIN-рейку.
На передней панели блока находятся индикаторы «СЕТЬ» и «РЕЛЕ» и ручка подстроечника «t, сек».
Цепи питания и контакта внутреннего реле гальванически разделены.
В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети и к схеме управления.
Питание реле времени осуществляется непосредственно от контролируемой сети.
