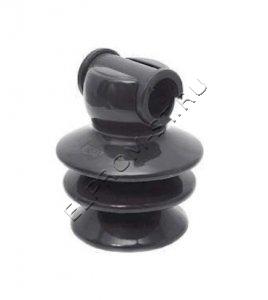

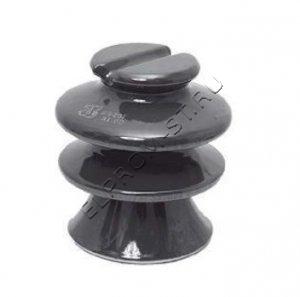

ШФ-20 Штыревой изолятор

Назначение

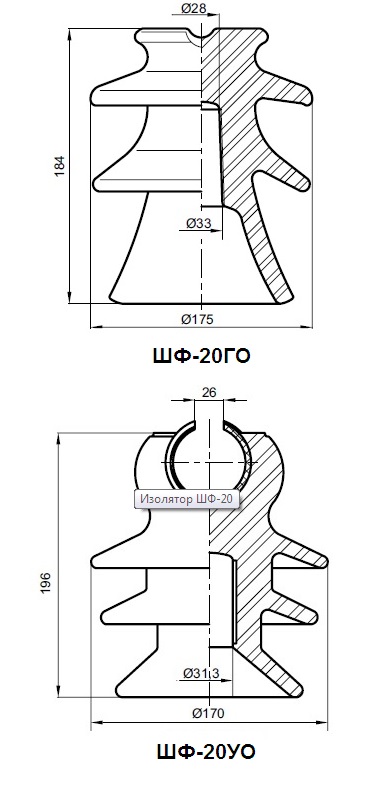

Фарфоровый штыревой изолятор используется вместе с защищенными проводами на ВЛ до 20 кВ. В верхней части изолятора в желоб между двумя уступами установлена пластмассовая втулка, в которую при монтаже укладывают провод. Такая конструкция позволяет обходиться без монтажных роликов, что сокращает время монтажа и уменьшает его стоимость. После растяжки линии провод должен быть закреплен в желобе или на шейке изолятора на прямых участках линии, и на шейке – при повороте линии. Диаметр шейки 85 мм. Провод может быть закреплен в желобе или на шейке изолятора. Длина пути утечки 400 мм. Эксплуатируется при температуре окружающего воздуха от -60 до +50o С. Изолятор должен соответствовать требованиям ГОСТ 1232.
