LC2 IP55 USOLA Корпуса щитов с монтажной панелью


LC2 200.80.60 IP55

Корпус металлический IP55 пыле-влагозащитный LC2 IP55
В основу проектирования новой серии шкафов заложен принцип модульной конструкции, которая предполагает использование базовой конструкции шкафа с возможностью применения дополнительных комплектующих, позволяющих собрать конечное изделие необходимой конфигурации, в зависимости от назначения.
Шкафы данной серии предназначены для применения в различных рынках и отраслях промышленности, таких, например, как атомное машиностроение, нефтяные и газовые отрасли производства и транспортирования продуктов, рынки IT и автоматизации промышленного оборудования, а также других производствах, где предъявляются повышенные требования к степени защиты, коррозионным свойствам и сейсмостойкости изделий.

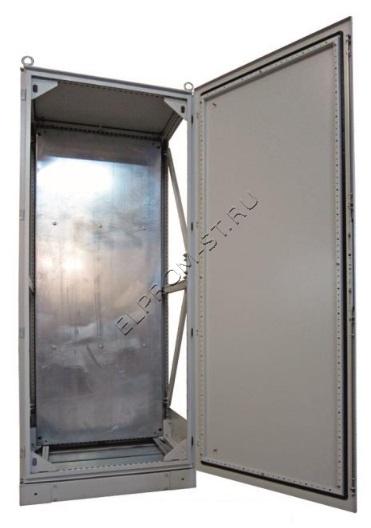

Корпуса линейных шкафов напольного исполнения серии LС2 IP55.
Изготавливаются по ТУ 3434-016-48314162-2015.
Пример обозначения при заказе продукции: LC2 200.80.60 USOLA
Корпус шкафа с габаритными размерами 2000х800х600 (Высота х Ширина х Глубина)



Комплектность корпусов LC2 IP55 в стандартном исполнении:

- Сварной неразборный окрашенный каркас, изготовленный из замкнутых сварных профилей, с монтажными отверстиями, выполненными с унифицированным шагом: толщина 1,4 мм;
- Оцинкованная монтажная панель с креплением на четыре кронштейна из листовой стали: толщина 3,0 мм; (В зависимости от комплектации)
- Верхняя окрашенная съёмная стенка из листовой стали толщиной 1,4 мм с контуром уплотнения;
- Рым-болты для транспортировки: 4 штуки;
- Задняя окрашенная съёмная стенка из листовой стали толщиной 1,4 мм с контуром уплотнения;
- Дверь окрашенная цельнометаллическая из листовой стали: толщина 2,0 мм;
- Замок поворотный с запиранием на четыре точки;
- Нижнее окрашенное съёмное основание с контуром уплотнения, с оцинкованными съёмными панелями ввода со вспененной полиуретановой лентой для герметизации ввода проводников;


Основные технические параметры:
- толщина профилей рамы, верхней и задней стенок 1,4 мм;
- толщина дверки 2,0 мм;
- толщина монтажной панели 3,0 мм;
- петли наружные, открывание дверки на угол не менее 180 гр.;
- вариант окрашивания: серая шагрень RAL7035;
- степень защиты оболочки - соответствует IP55;
- степень защиты от механического удара соответствует IK10.



Дополнительные комплектующие:
- Боковые стенки;
- Элементы цоколя;
- Оцинкованная монтажная панель из листовой стали: толщина 3,0 мм (В зависимости от комплектации);
- Система шин для кабельных зажимов;
- Комплекты заземления;
- Светильник внутренний;
- Пластиковый (металлический) карман для документации;
- Кабельные вводы;
- Система шин для внутреннего монтажа;
- Система замков;
- Комплект сейсмостойкий.


Техническая информация

 Габаритные размеры 173 Кб
 Полный каталог 941 Кб
