ПКТ (ПКН) Предохранители высоковольтные КЭАЗ

 Изготавливаются по ГОСТ 2213-79

Плавкие предохранители являются наиболее распространенным средством защиты электрических присоединений (кабельных и воздушных) и машин от перегрузки и тока короткого замыкания. Основными местами установки и применения плавких предохранителей являются электрические щиты и сборки различного напряжения, защита различных силовых и измерительных трансформаторов (например, трансформаторов напряжения типа НТМИ, НКФ) со стороны высокого напряжения. Широко используются предохранители в сетях от 0,4 до 35 кВ в сетях однофазного и трехфазного переменного тока частоты 50 и 60 Гц, постоянного тока различного напряжения.

Для любого типа предохранителей основным элементом является плавкая вставка-патрон предохранителя, которая включается последовательно в цепь защищаемого устройства. Также в состав конструкции предохранителя входит корпус из изолирующего материала и контактная часть для установки и закрепления предохранителя в цепи. Устанавливаются предохранители в специальных контактах на изоляторах.

По типам предохранителей различают несколько вариантов, соответственно классам напряжения. Для электроустановок до 1000 В применяются  предохранители низковольтные типа ПН-2 и ПН-0,1. Свыше 1000 В  — предохранители высоковольтные ПКТ (П — предохранитель, К — с кварцевым наполнителем, Т —защита трансформаторов), в состав которых входят патроны ПТ с фарфоровым корпусом и латунными колпаками, они предназначены для защиты трансформаторов (3—10 кВ) с высокой стороны. Наполнитель — кварцевый песок, плавкий элемент из медной или нихромовой (предохранители ПКН).

Срабатывание предохранителей типа ПКТ и их патронов ПТ основано на плавлении калиброванной проволоки при прохождении через нее силы тока больше номинального значения. С увеличением значения тока уменьшается время плавления проволоки (вставки). Электрическая дуга в высоковольтных предохранителях, при этом, гасится в пространстве между зернами кварцевого песка. При коротком замыкании величина тока большая и вставка плавится за время меньше полупериода частоты, потому  ток КЗ не успевает достигнуть своего максимального значения, этим самым патроны предохранителей ПТ выполняют токоограничивающую функцию в условиях отключения короткого замыкания.

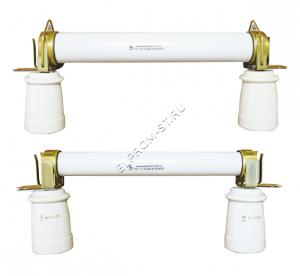

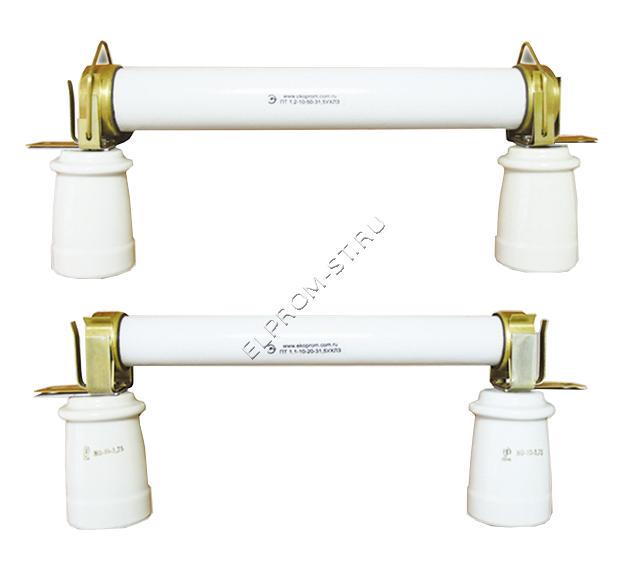

В комплект ПКТ входит комплект контактов, два опорных изолятора, патрон токоограничивающий ПТ.
