КНН Комплект для измерения наведённого напряжения

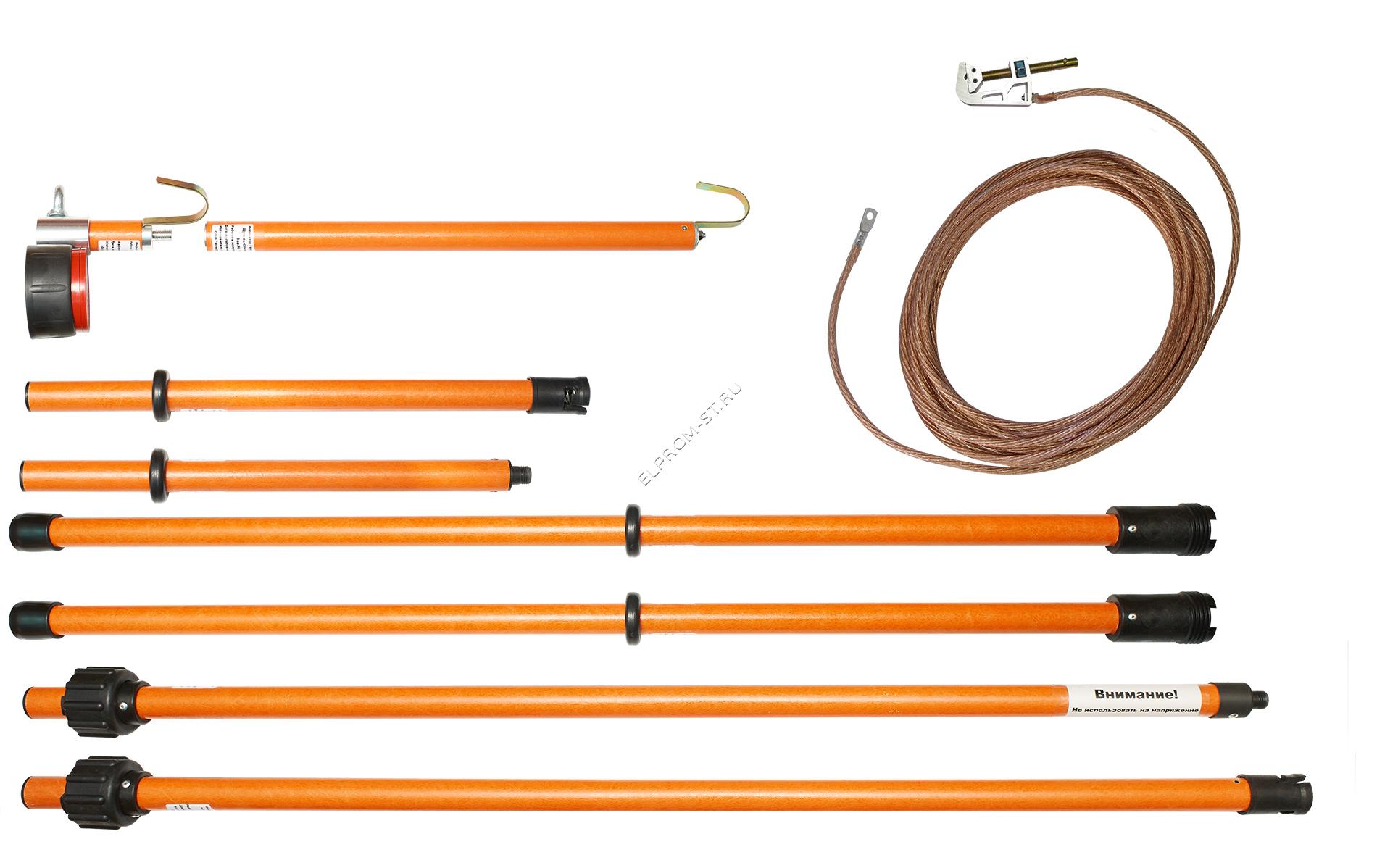

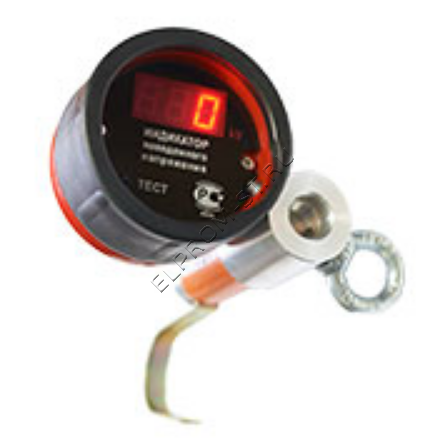

Комплект предназначен для измерения среднеквадратичного значения переменного напряжения промышленной частоты 50Гц, возникающего на отключенных частях электроустановок относительно земли (наведенного напряжения) для обеспе чения безопасности персонала при проведении работ на ВЛ. Комплект включает в свой состав измеритель наведенного напряжения ИНН-15 и изолирующую штангу в соответствии с классом напряжением электрооборудования: 10, 15, 35, 110, 220, 330, 500 кВ. В качестве изолирующей штанги используется штанга универсальная типа ШУ или штанга оперативная измерительных устройств ШОИ.
| Параметр |
КНН-10 (для работы с земли)
|
КНН-15
|
КНН-35
|
КНН-110
|
КНН-220
|
КНН-330
|
КНН-500
|
| Диапазон измерения среднеквадратичного значения переменного напряжения промышленной частоты 50Гц |
от 0,05 В до 15 кВ
|
||||||
| Габаритные размеры ИНН-15 |
не более 680 мм х 160 мм х 95 мм.
|
||||||
| Длина рукоятки, мм |
1500+50
|
300+50
|
400+50
|
600+50
|
800+50
|
800+50
|
1000+50
|
| Длина изолирующей части, мм |
1100+50
|
700+50
|
1100+50
|
1400+50
|
2500+50
|
3000+50
|
4000+50
|
| Длина рабочей части (с ИНН-15), мм |
5000+50
|
600+50
|
600+50
|
600+50
|
600+50
|
600+50
|
600+50
|
| Длина штанги для установки струбцины, мм |
—
|
1000+50
|
1000+50
|
2000+50
|
2000+50
|
2000+50
|
2000+50
|
| Длина соединительного провода, мм |
6000+50
|
6000+50
|
6000+50
|
6000+50
|
10000+50
|
10000+50
|
15000+50
|
| Максимальные размеры в потребительской таре, мм не более |
1750 х 240 х240
|
||||||
| Масса комплекта в потребительской таре, кг не более |
10
|
7
|
8
|
10
|
11
|
12
|
13
|
.
