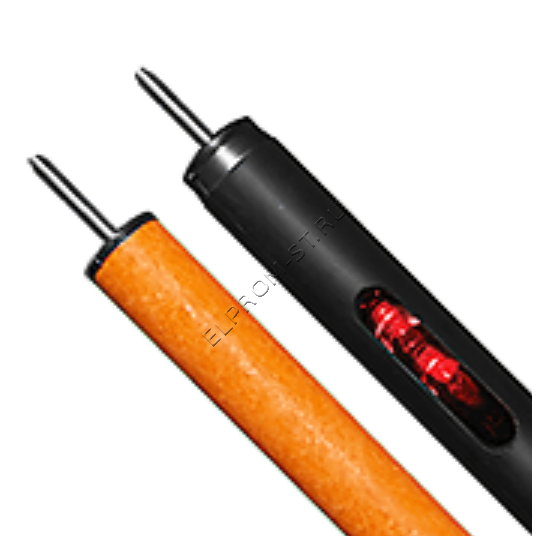

УВНсТФ 6-10 и УВНсТФ-35 Указатели высокого напряжения для фазировки Электроприбор
Двухполюсные указатели предназначены для фазировки кабельных, воздушных линий и трансформаторов в электроустановках напряжением 6÷10 кВ и 35 кВ переменного тока промышленной частоты. Наличие напряжения индицируется с помощью светодиодов повышенной яркости. В транспортном положении рабочие части помещается внутри изолирующих частей, чем достигается компактность изделия и защита рабочих частей от механических повреждений.
| Тип указателя | УВНсТФ-6÷10 | УВНсТФ-35 | |
| Номинальное напряжение электроустановки, кВ | 6÷10 | 35 | |
| Напряжение индикации по схеме согласного включения, кВ, не менее: -при напряжении электроустановки 6 кВ -при напряжении электроустановки 10 кВ -при напряжении электроустановки 35 кВ |
7,6 12,7 — |
— — 40 |
|
| Напряжение индикации по схеме встречного включения, кВ, не менее: -при напряжении электроустановки 6 кВ -при напряжении электроустановки 10 кВ -при напряжении электроустановки 35 кВ |
1,5 2,5 — |
— — 20 |
|
| Длина соединительного провода, м, не менее | 1 | ||
| Длина изолирующей части, мм, не менее | 240 | 800 | |
| Длина рукоятки, мм, не менее | 120 | 140 | |
| Напряжение питания, В | 3 | ||
| Ток, потребляемый от элементов питания, мА, не более | 20 | 20 | |
| Условия эксплуатации: температура, оС влажность при температуре 25 оС, % |
от -30 до +40 до 98 |
||
| Габаритные размеры, мм, не более в рабочем состоянии в собранном виде |
42х800 42х420 |
42х1800 42х1000 |
|
| Масса, кг, не более | 0,8 | 1,5 | |
| Срок службы, лет, не менее | 5 | ||
Рекомендуем
| Артикул | Изображение | Производитель | Наименование | Наличие | Цена с НДС | В корзину | |
| УН02.10Р00000 |
|
Электроприбор | Указатели высокого напряжения УВНС3 6-10 | 4374 р. |
шт
|
|
|
| КФ01.2000Ф001 |
|
Электроприбор | Указатель для фазировки КБФ «СИНХРО» 1 | 7476 р. |
шт
|
|
|
| КФ04.2000Ф001 |
|
Электроприбор | Указатель для фазировки КБФ «СИНХРО» 110 | 33072 р. |
шт
|
|
|
| КФ03.2000Ф001 |
|
Электроприбор | Указатель для фазировки КБФ «СИНХРО» 35 | 31632 р. |
шт
|
|
|
| КФ02.2000Ф001 |
|
Электроприбор | Указатель для фазировки КБФ «СИНХРО» 6 – 10 | 9948 р. |
шт
|
|
|
| УН02.2С00Ф000 |
|
Электроприбор | Указатель для фазировки УВНсТФ 10И | 10074 р. |
шт
|
|
|

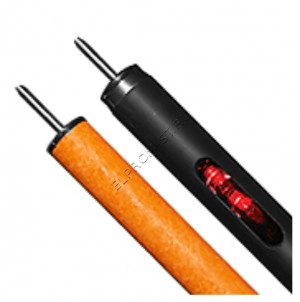

| УН02.20Р0Ф000 |
|
