УП-25 Устройство для проверки указателей напряжения Электроприбор
Предназначено для проверки 2-полюсных указателей низкого напряжения с напряжением индикации не более 25 В.

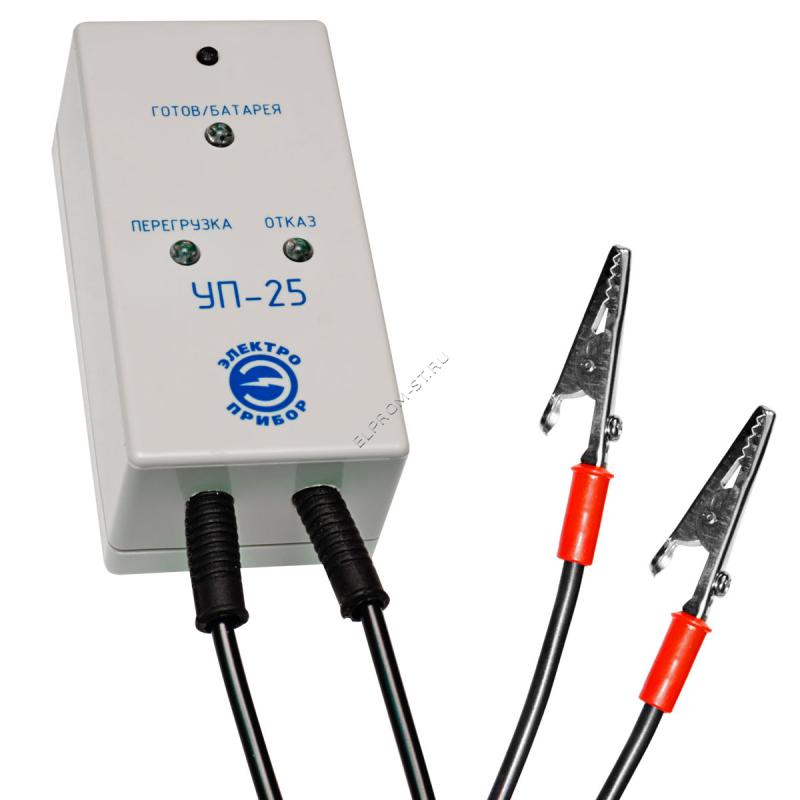

Подключение УП-25 к проверяемому устройству осуществляется при помощи 2-х зажимов типа «крокодил». Органы управления и индикации УП-25 включают в себя кнопку включения и три светодиода:
- «ГОТОВ/БАТАРЕЯ»,
- «ПЕРЕГРУЗКА»
- «ОТКАЗ».
При нажатии кнопки включения встроенный источник питания подключается к цепям УП-25, при этом формируется выходной сигнал и осуществляется самоконтроль УП-25. Если напряжение батареи превышает 2,4В, а параметры выходного сигнала в норме, включается зеленый светодиод «ГОТОВ». Если напряжение батареи менее 2,4В, зеленый светодиод «ГОТОВ» начинает мигать с частотой 0,5 Гц сигнализируя о необходимости замены элементов питания, при этом параметры выходного сигнала не гарантированы. Если параметры выходного сигнала не в норме, включается красный светодиод «ОТКАЗ», при этом дальнейшая эксплуатация УП-25 запрещена. Включение светодиода «ПЕРЕГРУЗКА» происходит при превышении максимального тока УП-25 (3мА), и свидетельствует о неисправности проверяемого устройства или о замыкании выходных контактов. До устранения причин эксплуатация УП-25 запрещена.
| Выходное напряжение, В (RMS) | 25 ± 0,25 |
| Выходная частота, Гц | 50 ± 0,5 |
| Коэффициент нелинейных искажений, % | не более 1 |
| Выходной ток, мА | не более 3 |
| Напряжение встроенного источника питания | 3 В (2х1,5В) |
| Условия эксплуатации: температура, оС влажность при температуре 25 оС, % |
от -30 до +40 до 98 |
| Габаритные размеры, мм, не более | 300х200х60 |
| Масса, кг, не более | 0,25 |
| Срок службы, лет, не менее | 5 |
| Артикул | Изображение | Производитель | Наименование | Наличие | Цена с НДС | В корзину | |
| УП00.00000002 |
|
Электроприбор | Устройства проверки указателей напряжения УП-25 | 6720 р. |
шт
|
|
|
