Разъединители нагрузки C&S Electric бывают нескольких типов:
Тип CSSD (в боксе E- CSSD) напряжение до 1000 В, номинальные токи 25А-3150А.
Исполнение от 3-х до 8-ми полюсов. Применяются для установки в щитах. Для наружной установки имеются исполнения в металлических и пластиковых боксах.
Вертикальное мгновенное замыкание, размыкание контактов, позволяет оперировать разъединителем под нагрузкой. Разъединитель нагрузки состоит из отдельных изолированных модулей, ремонтнопригоден. Имеются исполнения с увеличенными межфазными (межполюсными) расстояниями (базово поставляются с межфазным расстоянием 140 мм (P140), имеют возможность расширения до 185 мм (P185)). Самоочищающиеся, притягивающиеся, не греющиеся контакты, малое собственное потребление электроэнергии.
Дополнительные принадлежности:
Дополнительный контакт(1з,1р и 2з,2р).
Нейтральная шина.
Механизм переключения (для создания переключателя из 2-х CSSD).
Блокировка с ключом или корончатым замком.
Устройство для монтажа рукоятки.
Крышки терминалов (для защиты от прикосновения).
Рукоятки и штоки поставляются в комплекте с разъединителями нагрузки.
Рис. Разъединитель нагрузки CSSD номинальный ток 1250 А.
Компактные переключатели-разъединители
Тип CSCS (в боксе E-CSCS) напряжение до 1000В. Рабочие токи 63А-3150А.
Модульная конструкция, исполнение 3-и или 4-ре полюса. Механизм переключения имеет промежуточное исполнение «0». Применяются для установки в щитах. Для наружной установки имеются исполнения в металлических боксах. Имеются исполнения с увеличенными межфазными (межполюсными) расстояниями.
Дополнительные принадлежности:
Дополнительные контакты(1з,1р и 2з,2р).
Блокировка с ключом или корончатым замком
Устройство монтажа рукоятки.
Крышки терминалов (защита от прикосновения).
Запасные ручки и штоки поставляются комплектно с компактными переключателями-разъединителями.
Имеются исполнения для реализации электрической схемы типа байпас (обходные переключатели), в том числе с предохранителями.

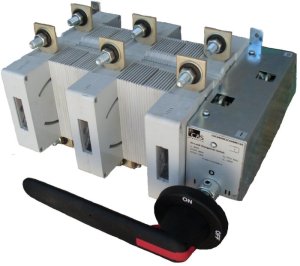

Рис. Компактный переключатель - разъединитель 800А с увеличенными межфазными расстояниями 185 мм
Миниатюрные переключатели
на токи 63А - CSCS63Р3COB и 100А- CSCS100Р3COB.
Основные преимущества:
Значительно меньший размер.
Значительно меньше стоимость.
На фотографии видны различия между компактными и миниатюрными переключателями, при одинаковом номинальном токе 100А.

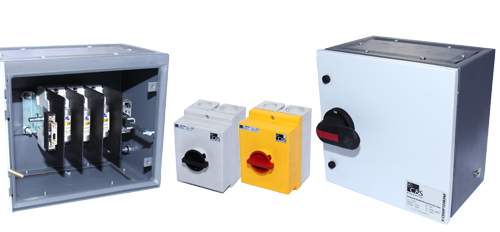

Силовые ящики от 25 до 3150А
Так же предлагаем к поставке выключатели-разъединители, выключатели-предохранители, компактные переключатели в ящиках (оболочках), щиты. На малые токи 25-125А в пластиковых и алюминиевых боксах, на большие токи в железных ящиках со степенью защиты до IP 54.
Данные изделия позволяют оперировать фидером (включать, выключать, переключать) под нагрузкой. Что позволяет экстренно выключить или включить, кабельную (воздушную) линию, станок, цех, гаражный кооператив или жилой дом. Имеют блокировки для защиты от несанкционированного включения и выключения, при проведении ремонтных работ, с возможностью запирания на навесные замки.
