В данной статье речь пойдет об электромеханических контакторах производства C&S Electric.
Историческая справка (с сайта C&S Electric).
В 1984 году компаниями C&S Electric (Индия) и Telemecanique & Controls (Франция) сформировано совместное предприятие по производству контакторов «ТС»
в Индии. В течение 20 лет совместное предприятие производило контакторы, которые реализовывались по всей планете под маркой «ТС» Telemecanique, в дальнейшем Schneider Electric.
В 2003 году Schneider Electric вышла из состава совместного предприятия Telemecanique & Controls (Индия), и завод по производству контакторов, а также торговая марка «ТС», перешли в полную собственность C&S Electric.
Более десяти лет C&S Electric реализует контакторы под своим брендом и торговой маркой «ТС». Качество продукции марки «ТС» находится на уровне аналогичной продукции из линейки «премиум» от известных компаний-брендов.
Линейка содержит полный перечень контакторов и дополнительных принадлежностей к ним, выпускаемых компанией, не является усечённой (типа линейки "лайт"), как это принято у компаний брендов, присутствующих на Российском рынке. При этом стоимость контакторов серии ТС находится на уровне контакторов стандарта "лайт", а характеристики на уровне стандарта "премиум"..
Контакторы производятся уже более тридцати лет и успешно работают в различных климатических условиях по всему миру.
Что означают маркировки на контакторах и реле
На контакторы C&S Electric нанесены четыре маркировки: CE, CSA, UL и EAC.
EAC: знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза процедуры оценки.
UL: все устройства или системы с электрическим управлениям в США должны иметь специальное разрешение на их применение. Наиболее авторитетной испытательной лабораторией является UL (Underwriters Laboratories), которая основана в 1894.
СЕ: продукция соответствует требованиям всех применяемых к ней Европейских Директив и предназначена для продажи на территории Объединенной Европы.
CSA: продукция прошла независимое тестирование и сертифицирована на соответствие стандартам безопасности Канадской ассоциацией стандартов. Сертификация CSA предъявляет самые высокие требования к качеству продукции в мире.
UL, CE и CSA сертификаты используются для уверенности в том, что устройство соответствует требованиям правил техники безопасности, электрические изделия проверены на отсутствие любых электрических и механических факторов риска.
Отсутствие маркировок UL и CSA на продукции других компаний-производителей означает, что данные контакторы и реле имеют ограниченные ресурсные и коммутационные возможности.
Контакторы подразделяются на типы TC1D, TP1D, LC1F.
Контакторы TC1D трёх и четырехполюсные
Широкий диапазон управляющего напряжения катушек, род тока переменный AC.
Линейка номинальных токов:
1-й типоразмер - 9A,12,18,22А;
2-й типоразмер - 25,32,38А:
3-й типоразмер - 40,50,65,80,95А;
4-й типоразмер - 115,150A.
Расширение возможностей за счет дополнительных единиц.
Контакторы TP1D трёх и четырёхполюсные
Широкий диапазон управляющего напряжения катушек, род тока постоянный DC.
Линейка номинальных токов:
1-й типоразмер - 9A,12,18,22А;
2-й типоразмер - 25,32,38А;
3-й типоразмер - 40,50,65,80А;
Расширение возможностей за счет дополнительных единиц.
Для защиты электродвигателей с контакторами типа TC1D 9 (TP1D) применяется тепловое реле перегрузки TR2. Регулировка теплового тока от 0,1А до 93 A.
Таблица характеристик контакторов TC1D 09, TP1D 09.
Контакторы изготавливаются только класса износостойкости — А (премиум класс).
| Наименование | Номинальный ток при Ue = 690В Категории применения |
Электрическая износостойкость (млн. циклов при категории АС-3) | Механическая износостойкость (млн. циклов) |
Частота коммутаций (циклов, при АС3) в час |
|
| АС-1 | АС-3 | ||||
| TC1D 09 (TP1D 09) | 20 | 9A | 2,1 | 20 | 3600 |
| TC1D 12 (TP1D 12) | 25 | 12A | 2,1 | 20 | 3600 |
| TC1D 18 (TP1D 18) | 32 | 18A | 1,7 | 20 | 3600 |
| TC1D 22 (TP1D 22) | 32 | 22А | 1,7 | 20 | 3600 |
| TC1D 25 (TP1D 25) | 40 | 25A | 1,7 | 16 | 3600 |
| TC1D 32 (TP1D 32) | 50 | 32A | 1,7 | 16 | 3600 |
| TC1D 38 (TP1D 38) | 60 | 38А | 1,7 | 16 | 3600 |
| TC1D 40 (TP1D 40) | 60 | 40A | 1,6 | 16 | 3600 |
| TC1D 50 (TP1D 50) | 80 | 50A | 1,5 | 16 | 3600 |
| TC1D 65 (TP1D 65) | 80 | 65A | 1,4 | 16 | 3600 |
| TC1D 80 (TP1D 80) | 125 | 80A | 1,4 | 16 | 3600 |
| TC1D 95 | 125 | 95A | 1,1 | 16 | 3600 |
| TC1D 115 | 200 | 115A | 1,1 | 10 | 2400 |
| TC1D 150 | 200 | 150А | 1,1 | 10 | 2400 |

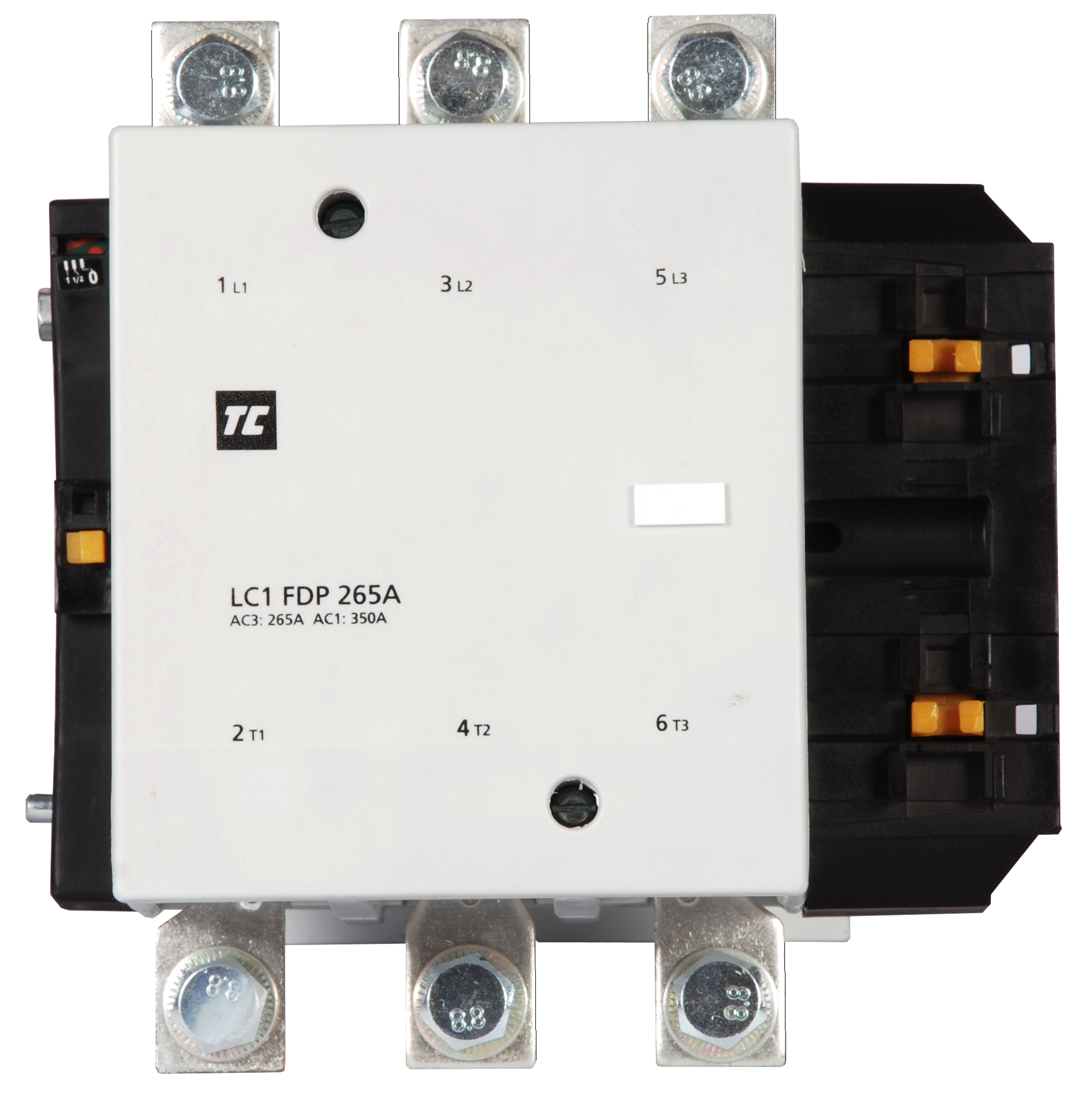

Контакторы LC1F трёх и четырёхполюсные
Широкий диапазон управляющего напряжения катушек постоянного DC и переменного тока AC.
Линейка номинальных токов: 115А, 150А, 185, 225А, 265А, 330А, 400А, 500А, 630А, 780А.
Расширение возможностей за счет дополнительных единиц.
Для защиты электродвигателей с контакторами типа LC1F применяется тепловое реле перегрузки LR1F. Регулировка теплового тока от от 65А до 1000А.
Таблица характеристик контакторов LC1F
Контакторы изготавливаются только класса износостойкости — А (премиум класс).
| Наименование | Номинальный ток при Ue = 1000В Категории применения |
Электрическая износостойкость (млн. циклов при категории АС-3) | Механическая износостойкость (млн. циклов) |
Частота коммутаций (циклов, при АС3) в час |
|
| АС-1 | АС-3 | ||||
| LC1FDP 115 | 200 | 115A | 1,1 | 10 | 2400 |
| LC1FDP 150 | 250 | 150A | 1,1 | 10 | 2400 |
| LC1FDP 185 | 275 | 185A | 1,1 | 10 | 2400 |
| LC1FDP 225 | 315 | 225A | 1 | 10 | 2400 |
| LC1FDP 265 | 350 | 265A | 1 | 10 | 2400 |
| LC1FDP 330 | 400 | 330A | 1 | 10 | 2400 |
| LC1FDP 400 | 500 | 400A | 0,9 | 10 | 2400 |
| LC1FDP 500 | 700 | 500A | 0,9 | 10 | 2400 |
| LC1FDP 630 | 1000 | 630A | 0,8 | 5 | 1200 |
| LC1FDP 780 | 1600 | 780A | 0,8 | 5 | 600 |
| LC1FDP 800 | 1600 | 800А | 0,6 | 5 | 600 |
Условный тепловой ток силовых контактов 10A.
Частота коммутации - 3600 (включений в час).
Механическая износостойкость 20 миллионов циклов.
Широкий диапазон управляющего напряжения катушек (АС, DC) .
Расширение возможностей за счет дополнительных единиц.

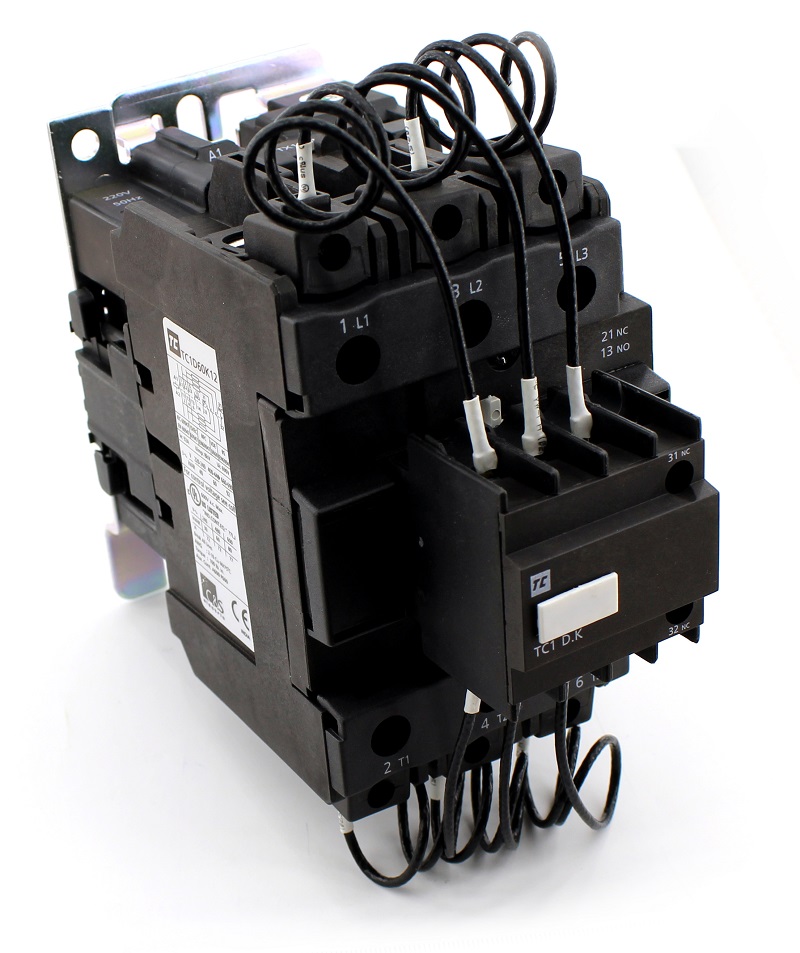

TC1D Контакторы для конденсаторных установок
Номинальные значения 10,12,16,20,25,33,40,50,60 кВАр.
Механическая износостойкость 20 миллионов циклов.
Широкий диапазон управляющего напряжения (АС)
Расширение возможностей за счет дополнительных единиц.
Дополнительные единицы, используемые совместно с контакторами.

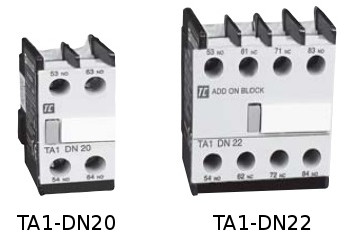

Фронтальные блоки дополнительных контактов мгновенного действия. Подходят для контакторов типа LC1F, TC1 и TP1
Присоединяются с помощью унифицированного фронтального разъёма.
Возможно использование на контакторах отечественных и импортных производителей.
Прайс-лист смотрите по ссылке.

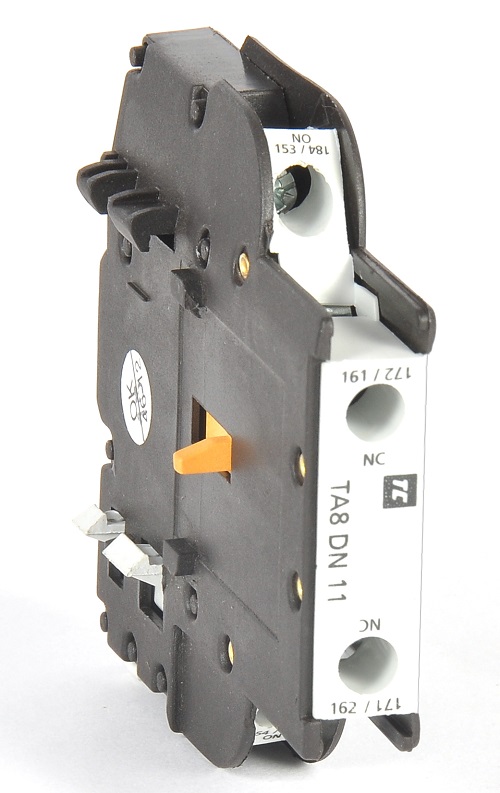

Боковые блоки дополнительных контактов мгновенного действия TA8. Подходят для контакторов типа TC1, TP1 и промежуточного реле TCA
Присоединяются с помощью унифицированного бокового разъёма.
Возможно использование на контакторах отечественных и импортных производителей.
Прайс-лист смотрите по ссылке.

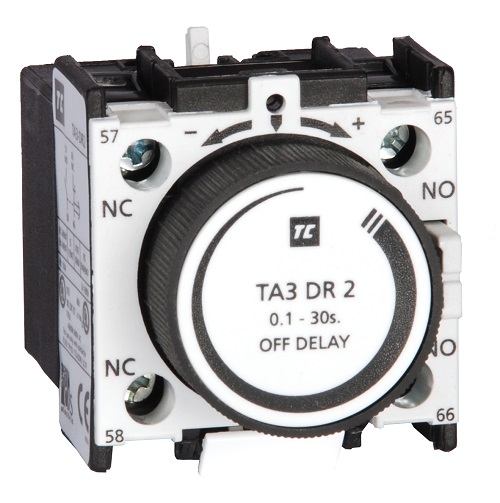

Дополнительные контакты с выдержкой времени TA2 и TA3. Подходят для контакторов типа LC1F, TC1, TP1 и промежуточного реле TCA
Прайс-лист смотрите по ссылке.
Присоединяются с помощью унифицированного фронтального разъёма.
Возможно использование на контакторах отечественных и импортных производителей.

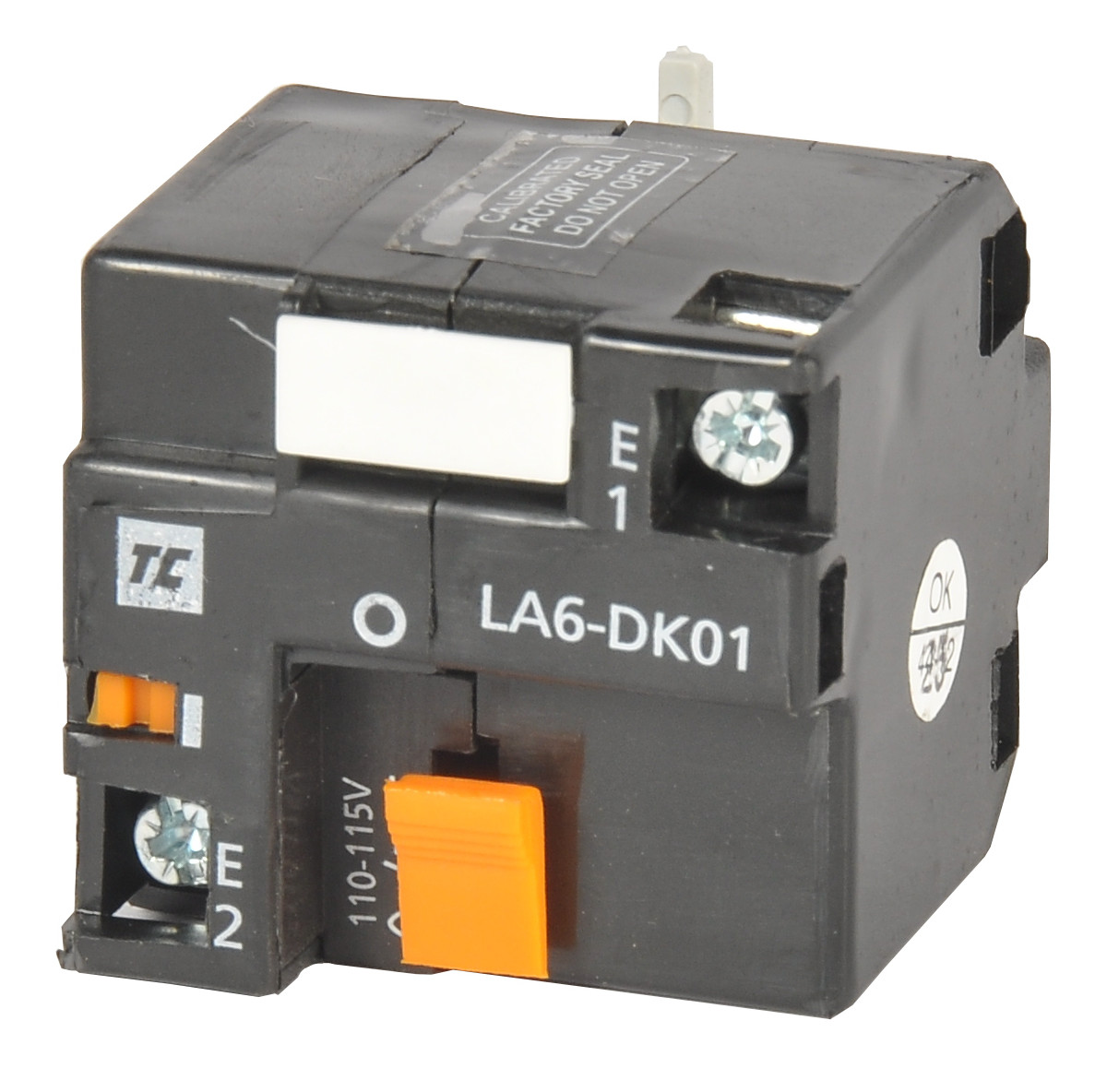

Блок электромеханической защелки LA6-DK01. Подходят для контакторов типа TC1, TP1 от 9А до 32А и промежуточных реле TCA
Присоединяются с помощью унифицированного фронтального разъёма.
Возможно использование на контакторах отечественных и импортных производителей.
Широкий выбор управляющих напряжений.
Блок электромеханической защелки и контактор не должны запитываться или использоваться одновременно.
Прайс-лист смотрите по ссылке.
Механическая блокировка для контакторов серии TC1, TP1.
Прайс-лист смотрите по ссылке.

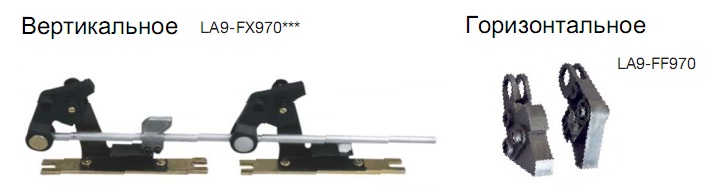

Механическая блокировка для контакторов серии LC1F

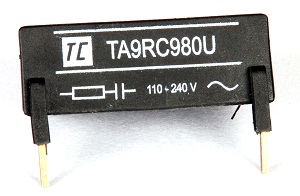

Ограничитель перенапряжения или Варистор (AC / DC) или RC-цепь (AC). Подходит для контакторов TC1, TP1 и для реле TCA
Прайс-лист смотрите по ссылке.
Кожухи на силовые шины, для защиты от прикосновений.
Комплект перемычек силовой цепи (для создания реверсивных контакторов).
Запасные части к контакторам.
Возможны поставки запасных катушек управления.
Подвижных и неподвижных силовых контактов.
Элементов корпуса контакторов.
