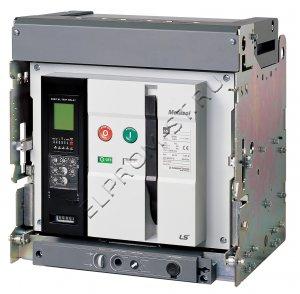

AS,AN (Metasol), AH (Susol) Воздушные автоматические выключатели
Номинальное рабочее напряжение 690 В.
Корпуса (AF) трех типоразмеров:
- 630, 800, 1000, 1250, 1600, 2000А,
- 2000, 2500, 3200, 4000А,
- 4000, 5000, 6300А.
Три типа Автоматических выключателей:
• AH- 630А-6300А. "Susol", Icu= 85-150 kA (с повышенной номинальной отключающей способностью)
• AS- 2000А-6300А. "Metasol", Icu= 70-120 kA
• AN- 630А-1600А. "Metasol", Icu= 65 kA
Микропроцессорный расцепитель позволяет решать следующие задачи:
- Защита от перегрузки, короткого замыкания, замыкания на землю, по дифференциальному току, от повышенного и пониженного напряжения, пониженной и повышенной частоты, режима потребления активной мощности, небаланса токов, напряжений и.т.д.
- Измерения и отображение на дисплее величины напряжения, силы тока, мощности, энергии, частоты, коэффициента мощности, гармоник и.т.д.
- Ведения журнала событий и срабатывания защиты до 256 записей
- Передача данных по протоколам Modbus/RS485, Profibus-DP.

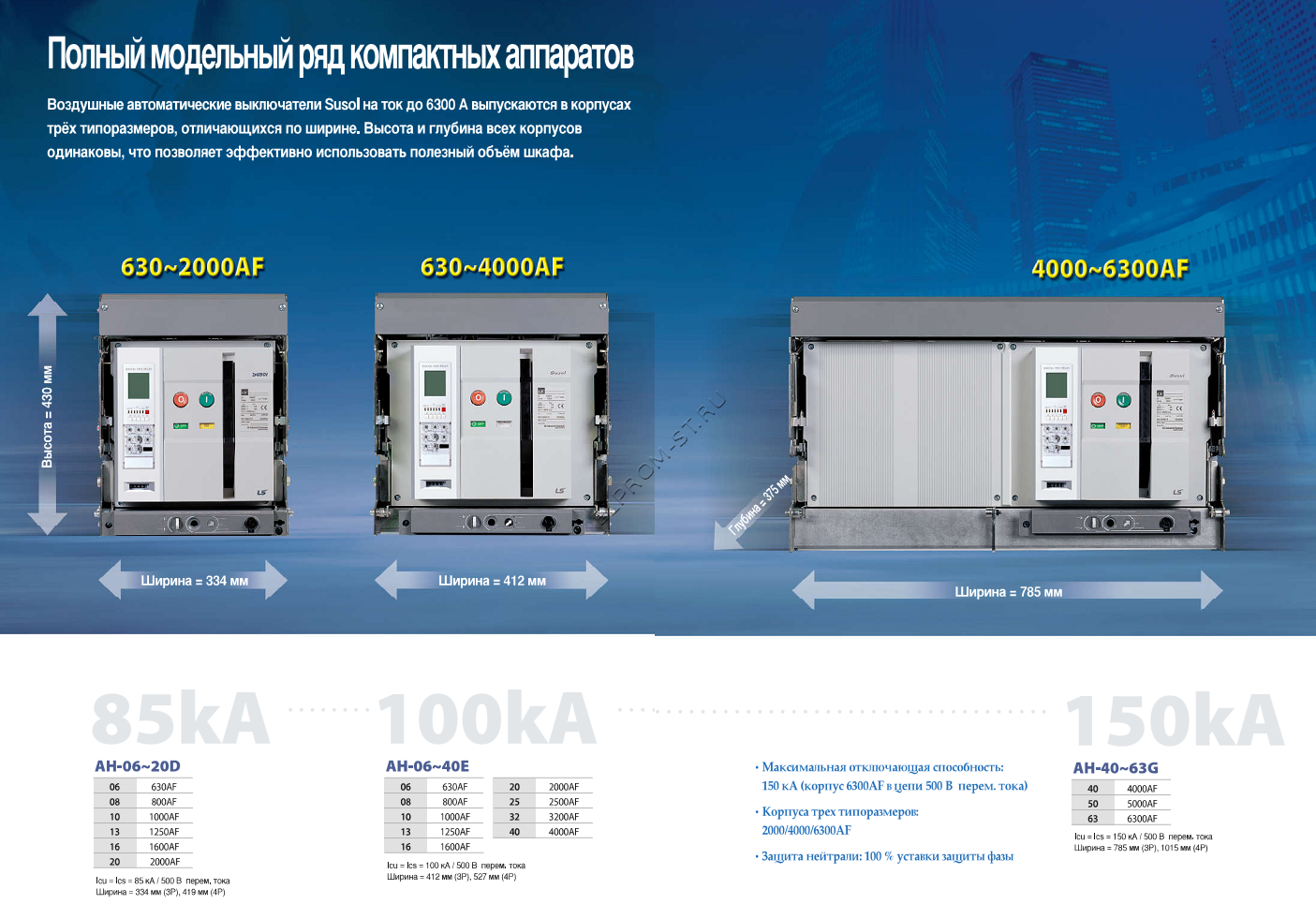

Линейка АВ Susol

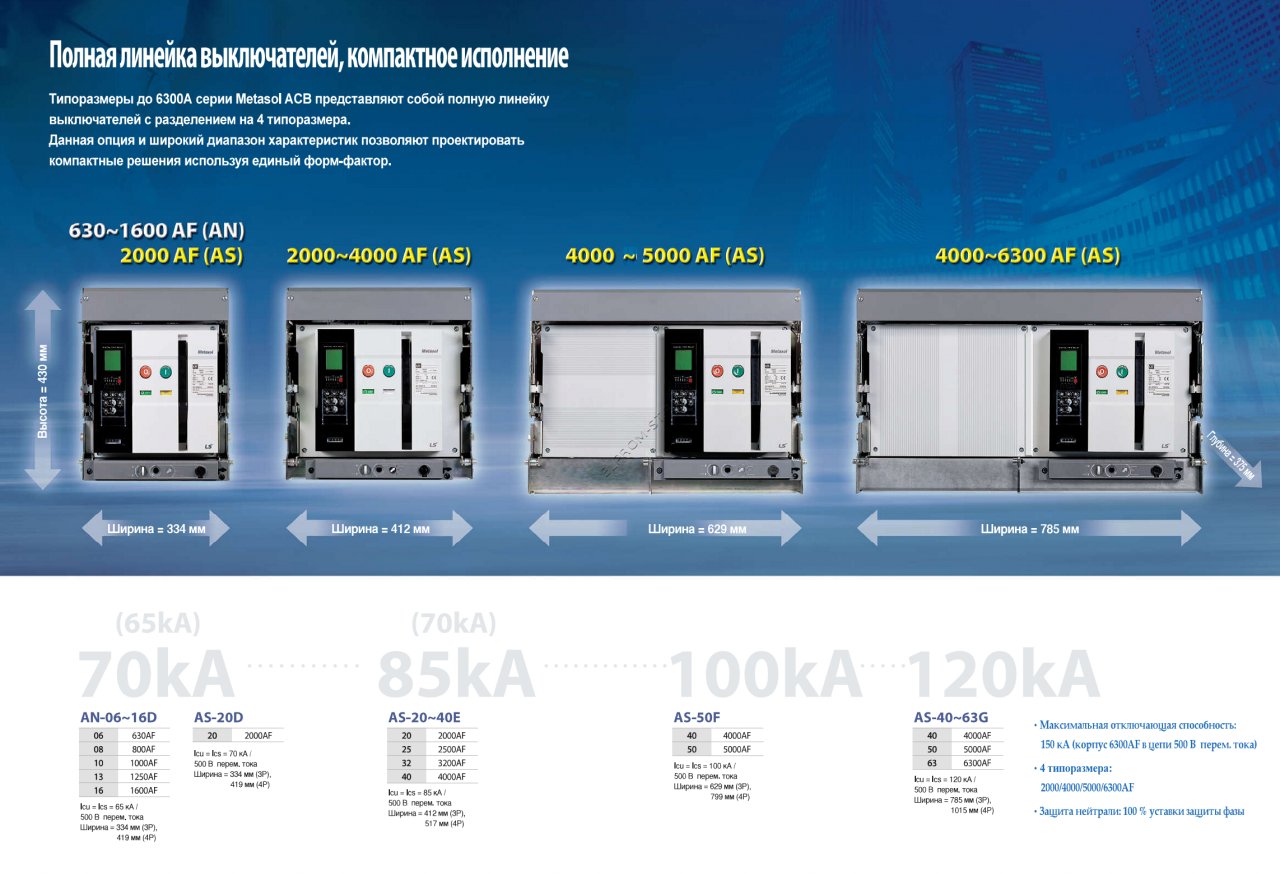

Линейка АВ Metasol
